经现场检查，发现即便将改装所加的自动合闸装置退出运行，仍然不能用原来的按钮电动合闸，只能用手柄人力合闸，说明故障与加装自动合闸装置无关。这是一台正泰公司生产的DW15-630型低压断路器，在进线柜中作总开关使用。合闸电磁铁线圈YA的外包纸上印有“额定电压AC380V”等字样，线圈未见烧毁及异味等异常，线圈与合闸电源之间还有一个外壳上印有“DK-IO控制箱”的器件，该控制箱为塑料外壳，体积大约与20支装香烟盒类似，检测控制箱内电路有异常。绘制出相关电路图如附图所示。

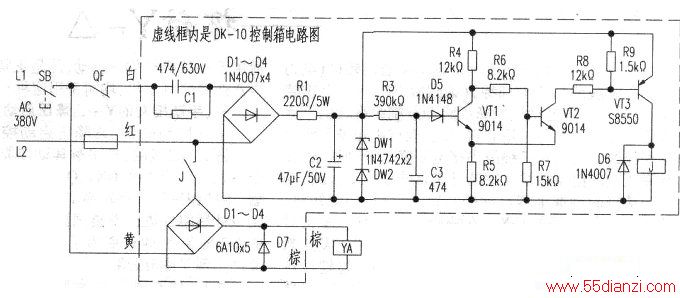

图中虚线框内是DK-10控制箱电路，它是一个定时器，其电源端即虚线框旁边标注有白（色线）和红（色线）的地方加上额定电压时，框内的电容降压、桥式整流电路、Rl与C2组成的滤波电路以及稳压管DW1、DW2进入工作状态，DW1和DW2是两个12V的稳压管，工作时可在电容器C2两端得到24V稳定电压，作为控制箱电路的工作电源。该电源建立后，三极管VT2和VT3首先导通．VT2的基极通路：R4、R6、VT2的发射结、R5；VT2的集电极通路：R9、VT3的发射极、R8、VT2的集电极、发射极、R5；VT2的集电极电流自然就是VT3的基极电流，因此VT3饱和，继电器J线圈得电吸台。三极管VT1的导通稍迟于VT2和VT3，因为其基极电压的建立要基于R3对电容器C3的充电，大约经过0.1～0.2秒时间，C3上的电压才可使VT1进入导通饱和状态。VT1饱和后，其集、射极之间的电压UCE1降低至0.1V左右。由于VT2的发射结串联电阻R6后并联在VT1的集、射极之间，因此．VT2由导通变为截止，VT3也相应截止，继电器J断电释放。综上所述，继电器J从线圈得电触点吸合到三极管VT3截止而导致触点释放，经历时间约为0.1～0.2秒。
附图中Ll与L2是AC380V电源输入端；SB是断路器合闸按钮；QF是断路器辅助常闭触点：YA是断路器的合闸电磁铁线圈，它通过两条棕色线与DK-10控制箱连接。欲使断路器合闸时，按压合闸按钮SB，这时处于分闸状态的断路器，其辅助常闭触点QF闭合，DK-10控制箱的白色线和红色线上有电，如上所述，箱内的继电器J吸合0.1～0.2秒后释放。继电器吸合期间，其触点接通，由四只大电流二极管6AIO组成的桥式整流电路输出直流电驱动电磁铁YA，电磁铁动铁心立即吸合，断路器完成合闸动作。电路中的二极管是续流二极管。
由于电磁铁吸合时间在控制箱内继电器的控制下总共只有0.1～0.2秒，甚至按压合闸按钮的手还未来得及离开按钮即已完成合闸动作。了解这一点对检修DK-10控制箱很重要，它对认定电路板上继电器的工作正常与否提供理论依据。
DK-10控制箱的操作电源是使用电容器降压后获得的，这种电源对电压不敏感，检修时可不使用AC380V电源，而使用维修台上的AC220V电源测试．同样可以在电容器C2两端获得24V直流电压。这会使检修更方便、更安全。
断路器合闸电磁铁线圈额定电压AC380V．但实际上该线圈是直流驱动短时工作制的，直流驱动使电磁铁吸合力更大，因此，DK-10控制箱甚至可以AC380V和AC220V通用。虽然AC380V供电时电流较大，但由于通电时间仅有0.1～0.2秒，是安全的：而AC220V供电时的电磁铁吸合力也是足够的。
DK-10控制箱中使用的继电器对动作速度有严格要求，因为它的触点吸合持续时间仅有0.1～0.2秒，一般继电器可能触点还未来得及完全闭合就又复位返回了。
检修时将DK-10控制箱从断路器上拆下，测量发现电容器C2几乎无容量，怀疑已失效，更换之。另外测量继电器J线圈开路，因手头无配件，将其拆除待后处理。此时通电：在控制箱的红、白两条线处施加AC220V电源，测量电容器C2两端电压为24.1V，属于正常值。因为没有继电器，难以认定三极管的工作状态，只好暂停维修寻购继电器。
经过寻找，终于找到一只欧姆龙C2R-l型DC24V继电器，这只继电器与原继电器结构、外形、引脚排列完全相同，也是只有一对常开触点。购回焊接好后通电试机，一切正常。试机是将控制箱的AC220V电源插头插入一个带有开关的插座上，用插座上的开关控制电路板的通断电，可以发现，通电时继电器瞬间吸合，然后随即释放：反复操作每次均有如此效果，说明修复成功。
