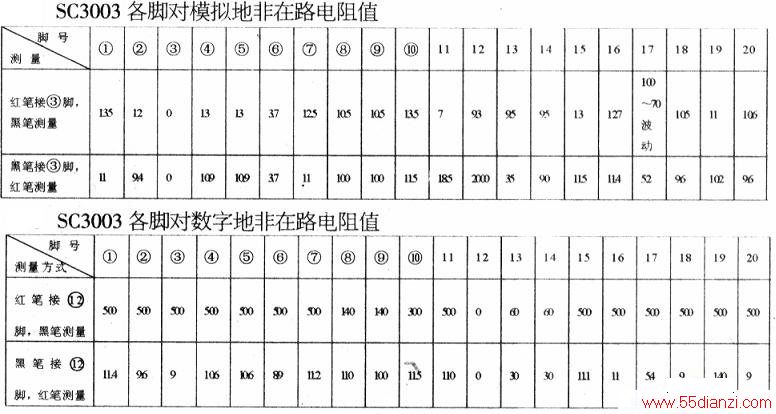

该表采用双面覆铜板.做工精良,未见元件破损,为此,首先测±5V工作电源,结果发现±5V分别变为+2.5V、-2V.显然不对。经检查发现0.33μF降压电容CI的容量只有0.094μF,再查其它表,此电容的容摄也下降至0.082~0.091μF,看来故障在此。此电容为安规黄色X2电容,将其换新后,工作电源恢复至±5V,表运转正常,故障排除。SC3003各脚对模拟地、数字地非在路阻值见下表。阻值由500型万用表Rx1kΩ挡测得,单位是kΩ。
