一台P2-8型直流数字电压表无论在调零或进行±1.0186V电压校准时，都有一位数字出现“6”的定码，即无法正确调零，又影响电压测量的准确度。
出现此故障从以下几个方面进行检修
(1)仪表故障的检修，还是要从分析电路工作原理入手。如下图所示为P2-8型电压表的步触、寄存、译码、显示单元板的电路原理图。这里，VT1～VT4是单元板上环形步触电路的四级阻容耦合射极触发的脉冲放大器，VT5—VT12是四组按“8、4、2、1”进制编码的寄存双稳电路；VT13—VT24是相应的译码显示电路。
通过对有关单元板的环形步触电路、寄存双稳、译码显示电路等工作原理的分析，产生个别数字定码的故障原因可能有两种情况：一种是由于相应数字的显示开关管(如VT21)的集电极和发射极之间击穿短路，或者它的集电极穿透电流(ICeo)过大所造成；另一种是由于相应“权”位的寄存双稳只有“加码”作用，而无“减码”作用所导致。
检修时，可先用“分割测试法”予以判断，即脱焊耦合电阻R9和R14，以观察其反应。如果仍然显示数字6，则表明VT21确实已经损坏或变值。更新器件后，即可排除故障；反之，如果脱焊R9和R14后，相应的数码管即显示“0”值，则毛病不在于译码显示电路和寄存双稳电路中。必须进一步采用“测量电压法”或“波形观测法”，检测相应单元板的环形步触电路的工作状态。前者应在静态条件下测量各级阻、容耦合脉冲放大器的工作点电压；后者应在动态条件下观测各级阻、容耦合脉冲放大器的输入与输出信号的波形。

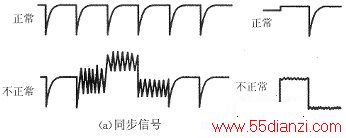

(2)设在检修个别数字定码的单元板时，采用“波形观测法”检测同步信号和各级输入节拍脉冲的波形，出现如下图所示的不正常情形，即同步信号中出现类似寄生振荡的不规则波形，以及第二级脉冲放大器VT2的输入节拍脉冲波形，出现类似第一级脉冲放大器VT1的集电极输出正脉冲的波形，即无限幅与微分作用。再采用“测量电压法”检测各级脉冲放大器的静态工作点电压，证实VT1、VT3、VT4均处于截止状态，而唯独VT2处于导通状态。
①根据测试结果进一步分析故障的原因，只有在耦合电容器C2出现严重漏电或击穿短路时，才会出现上述的反常波形及导通状态。因为C2短路了就没有微分作用，并且+18V的电压将通过R6、R5、R2形成回路，其在R5上的分压值对VD3是反向偏置，使VD3处于截止状态，所以对VT1集电极输出的正脉冲没有限幅作用，但是R6上的分压值却构成VT2基极的正向偏置，使VT2处于导通状态。这样，VT1集电极输出的噪声信号，便通过VT2的放大并叠加在发射极电路的同步信号上，因而形成如图3(a)所示的一段不正常的信号波形，使环形步触电路和寄存双稳的功能受到干扰。
