一台P2-8型数字直流电压表可以调零，但+1.0186V校正电压值偏大；而-1.0186V校正电压值虽有极性变换，但无数值指示，即显示-0.0000V。
根据故障现象分析，仪器可以调零、可以测压，并有“+”、“一”极性判别，这表明P2-8型仪器的整机逻辑功能是正常的，而存在的问题是测量正电压不准确，以及不能测量负电压。P2-8型仪表是属于逐次比较式反馈编码的数字电压表，可以初步判断可能是基准电压源、极性开关或基准放大器等电路部分有毛病。

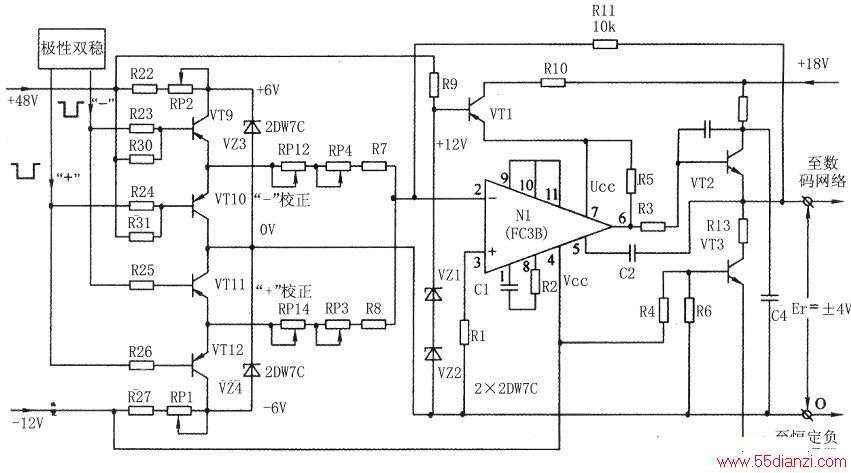

如下图所示为P2-8型直流数字电压表的极性开关和基准放大器的电路原理图。这里，V23和V24是两个装置在恒温槽内的齐纳管2DW7C（即标准稳压二极管），作为仪器的基准电压源(Uz=6V)。晶体管VT9～VT12构成极性开关电路，用来变换输入基准放大器的基准电压源Uz的极性。集成运算放大器N1(FC3B)和晶体管VT1～VT3，组成仪器的基准放大器电路。它是把输入的Uz通过放大与反相，以输出恒定的基准电压Er(Er=±4V)到仪表的数码网络，然后变换为按“8、4、2、1”二进制的反馈电压ur，，再逐步跟被测电压ux进行比较。
当测量正电压时，通过比较放大器和逻辑判别电路的作用，仪表的极性双稳便输出一个负脉冲的“+”极性判别信号到开关管VT10和VT12的基极上，使两者同时导通，而开关管VT9和VT11则处于截止状态。此时，基准电压源的V24便经由VT12、RP14、RP3、R8以及R7、RP4、RP12、VT10，输入负电压到Nl的反相端“2”，通过放大与反相，从其输出端“6”经由R3和射极跟随器VT2，输出+4V的基准电压Rr到数码网络。这里，RP14、RP3和R8是作为集成运算放大器Nl的输入电阻R；，而Rll则作为负反馈电阻只Rf因为运算放大器的输出电压uo和输入电压ui以及Ri、Rf的关系式为：
所以调整RP14的阻值可校准输出的Er=4V，此即仪器面板上的+1.0186V校准调整器。在图1中，借助齐纳管VZ1和V22(2×2DW7C)的钳位，+18V电源通过VT1向N1提供稳定的正电源电压(UCC=12V);并且借助晶体管VT3的分流作用，使基准放大器工作在恒定的负载条件下，以保证输出电压稳定不变。
当测量负电压时，通过比较放大器和逻辑判别电路的作用，仪表的极性双稳便输出一个负脉冲的“一”极性判别信号到开关管VT9和VT11的基极上，使两者同时导通，而开关管VT10和VT12则处于截止状态。此时，基准电压源的V23便经由VT9、RP12、RP4、R7以及R8、RP3、RP14和VT11输入正电压到Nl的反相端“2”，通过放大与反相，从其输出端“6”经由R3和VT2，输出-4V的基准电压Er到数码网络。这里，RP12、RP4和R7是作为Nl的输入电阻，所以调整RP12的阻值可校准输出的Er=-4V，此即仪器面板上的-1.0186V校准调整器。
根据P2-8型仪表的极性开关和基准放大器的电路工作原理，检修上述故障时，先采用测量“电压法”检查基准电压源V23和V24两端前电压是否正常(Uf6V)，如果没有问题，再继续检测+48V、+18V、-12V的直流电源电压是否正确。
如果电源电压都是正常的，再进一步采用“改变现状法”，即扳动仪器面板上的电压校准开关到+1.0186V或-1.0186V部位，同时测量运算放大器N1的反相输入端“2”和“0V”点之间的电压值及其极性的变换情形。设测量结果有“一”电压而无“+”电压，则表明开关管VT9或VT11之一有问题。因此，只能测量正电压而不能测量负电压，需进一步采用“测试器件法”予以确定。
如果测量结果有“+”的和“_”的电压输入，可继续测量基准放大器的输出端（即VT2的发射极）和“ov”点之间的电压值及其极性的变换情形。设测量结果是：无论仪表面板上的电压校准开关扳置于+1.186V或-1.0186V部位，基准放大器都是输出+2V，则表明集成运算放大器N1(FC3B)有问题。
因为输出基准电压Er，不足4V，则数码网络必须输出更大电压“砝码”，才能接近被测电压ux的数值，所以校准+1.0186V时显示的电压数字就偏大；反之，正是因为在测量负电压时，基准放大器还是输出+Er，通过比较与逻辑判别，所有的正电压“砝码”都将被去掉，从而显示出-0.0000V，所以不能测量负电压。检修时可采用“器件替代法”，即使用新的相同型号集成运算放大器，以替代原来的集成电路，就能排除产生故障的原因。
