一台胜利DT890D型数字万用表因误测直流高压而损坏。故障现象为；使用时交流各挡和电容挡乱跳，无法读数；电阻各挡读数明显偏小；直流各挡却反而无异常。
直流各挡无异常，说明A／D转换集成电路ICL7106正常；交流挡不正常，说明AC/DC转换电路有故障，电容挡的故障也是由此引起的，电阻挡不正常，则是因其保护电路损坏造成。

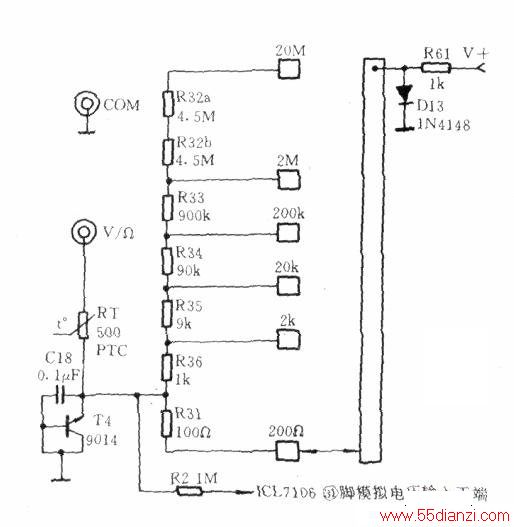

本着先难后易的原则，首先检查电阻挡（见下图）保护电路，发现保护三极管T4(9014)击穿短路，换新后电阻挡恢复延常。
接着检查交流电压挡测量电路（见下图）。此表AC/DC转换电路的小信号放大器采用低潦移双运放TL062中的一组(IC3b)，雨另一组运放IC3a在蜂鸣器挡中作电压比较器用。试用蜂鸣器挡功能正常，可认为IC3也正常。因为一块集成电路内两组迳放很少只损坏一组。
重点检查1C3b的外围元件，发现滤波电容C17已被击穿短路。将C17换新后，表的读数仍乱跳。考虑到C17的正端是通过挡位开关接至ICL7106（31）脚模拟电压输入端，因此若把C17的正端接COM地端，表屏显示应是“OOO”。
试着这样做后，表屏显示却不为零，这说明C17到ICL7106（31）脚连线有断路处。仔细检查这条宽仅1mm的镀金印制板线，由于板上．有一层绿保护膜，一时看不出断路点在哪里，索性用一根细导线将两端直接连接，万用表果然能够回零了。试着输入一交流电压，也能正确显示读数，电容挡也恢复了正确测试功能。万用表检修完毕。
