JFT201电子调节器正常运转时，蓄电池不充电

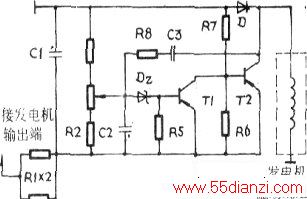

　　JFT201型电子调节器运用于14V、500W以下的各种汽车交流发电机上，电路见附图。故障现象为，交流发电机正常运转时，对蓄电池不能充电，经汽车电工确认为JFT201型电子调节器损坏，将其从汽车上拆下进行检修。
　　
　　由附图可知，当发电机输出电压高于正常值时，稳压二极管DZ导通，三极管Tl饱和导通，使三极管T2截止，发电机的磁场绕组失去激磁电流，使得发电机无电压输出。当发电机输出电压低于正常值时，DZ截止，使T1也截止，T2饱和导通，使得发电机的磁场绕组有激磁电流流过，发电机有电压输出，以对蓄电池进行充电。由故障现象分析，不充电是由于发电机的磁场绕组无激磁电流引起，先检查R1、T2均正常，再检查DZ、R3、R2、R4、T1也正常。故怀疑可能是T2的基极偏置电路有故障，引起T2截止，分别将R6、R7从电路中拆下检查，发现R7开路，由于R7开路，使得T2基极失去偏置电压，造成T2截止。更换R7 (180Ω)后，再将电子调节器接到汽车上，发电机能对蓄电池进行充电，故障排除。
