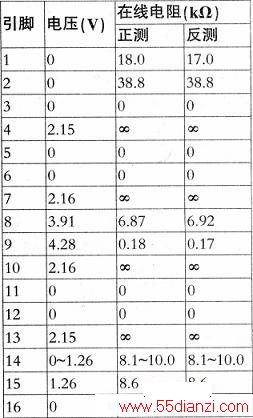

从故障现象分析，CPU操作控制系统及LCD显示电路工作正常，故障出在音频功率放大电路。该收音机使用性能优良的立体声功放集成电路CXA1622M，内含双前置放大器、双功率放大器及电子音量控制器，工作电压为1.8V～4.5V，由②脚外接开关（受立体声耳机插孔EAR JACK控制）进行BTLL(单声道，由扬声器放音)／立体声（双声道，由立体声耳机放音）转换，BTL功率=110mWx2。TA8132AN(13)、(14)脚输出的立体声音频信号经C39、C42耦合输入，C43、C45是负反馈电容，C49为左、右声道频率补偿电容，C46、C47是高频消噪电容，C48、C50为输出耦合电容，15脚输出1.26V基准电压，经音量调节电位器VR1、R30分压后加至14脚，由内部电路进行音量控制。另外，14脚还受CPU40(MUTE)脚进行静音控制，CXA1622M实测数据如下表。
音频功放无声故障主要原因是CXA1622M供电失常，电子音量电位器失控或功放芯片损坏造成的。检查⑨脚电压为4.25V正常值（见表3），接地端⑤、⑥、11、2脚无脱焊开路现象。再测14脚音量控制电压为1.26V，处于静音状态。导致14脚电压高有两个原因：一是CPU40脚输出高电平，二是15脚分压电阻R30脱焊或开路。检查R30 -端与电阻处有裂纹，取下测其电阻为无穷大，说明已开路损坏。用一只39kΩ/0.125W碳膜电阻更换后，故障排除。
