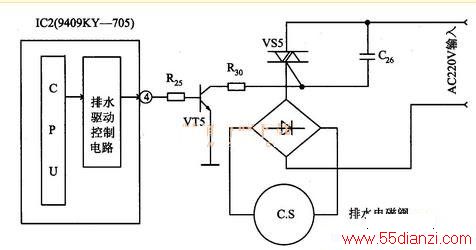

出现这种故障的部位通常与排水阀控制电路有关。该全自动洗衣机排水阀控制电路由微处理器IC2(9409KY-705)的④脚与开关晶体管VT5、双向晶闸管VS5、排水阀C.S组成,相关电路如下图所示。检修时,可先对这部分电路进行检查。
Y.判断故障的大概部位
(1)接通电源后,在排水状态时,测量微处理器IC2(9409KY-705)的④脚输出的高电平信号正常,说明微电脑控制电路的工作基本正常。测量排水阀两端的直流电压为0V。说明问题出在排水阀控制电路。
(2)断电后,微处理器IC2(9409KY-705)的④脚与排水阀C.S之间的元器件进行检查,结果发现双向晶闸管VS5的一个引脚呈虚焊状态。
加锡将双向晶闸管VS5虚焊的引脚重焊牢固后,接通电源试机,洗衣机的排水恢复了正常,故障排除。
