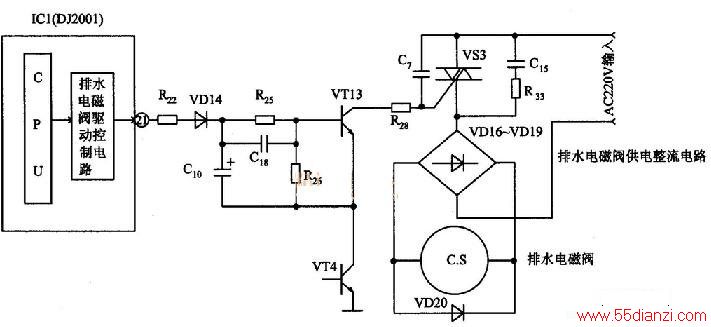

出现这种故障的部位通常与排水阀控制电路有关。该全自动洗衣机排水阀控制电路由微处理器IC1(DJ2001)的20脚与开关晶体管VT12、双向晶闸管VS3、排水电磁阀C.S组成,相关电路如下图所示。检修时,可先对这部分电路进行检查。
(1)接通电源后,在排水状态时,测量微处理器ICI(DJ2001)的20脚输出的高电平信号正常,说明微电脑控制电路的工作基本正常。测量排水阀两端的直流电压为0V。怀疑排水阀驱动电路有元器件损坏。
(2)断电后,对IC1(DJ2001)的20脚到排水电磁阀C.s进行检查,发现C1。电容器严重漏电。
更换一只新的、同规格的电容器装上后,接通电源试机,洗衣机的排水恢复了正常,故障排除。
