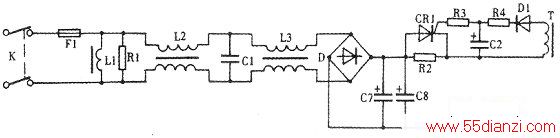

这是典型电源电路不良的故障。经检查发现传真机的保险管(3.15A/250V)熔断，初步判断该传真机电源部分有严重短路。拆开外盖，抽出电源部分，有关电路如下图所示。
图中，交流输入电路由L1、12、L3、Rl、C1组成差模和共模抗干扰电路，用于限制来自电网的高频干扰，对脉冲调制开关电路自身所产生的高频干扰也有抑制作用。可控硅CR1的作用是在市电合闸时，CR1处于截止状态，此时市电向整流器D供电并启动限流电阻R2，此时可以有效地控制在市电刚接通的瞬间整流器对滤波电容C7、C8(220μF／400V)所产生的瞬间启动浪涌电流。当电源稳定后，变压器所产生的脉冲电压通过D1使CR1导通，导致R2短路。
经检查，电容C7、C8两只均爆裂。检查发现C7短路而C8容量不足，CB1(BCR5AM)同时也被击穿。据了解该地区电压一直比较高，造成CR1首先被击穿，然后击穿C7、C8。更换电源保险管F1(3.15A/250V)，电容器C7、C8和可控硅CR1后，开机试验，传真机工作正常，故障排除。
