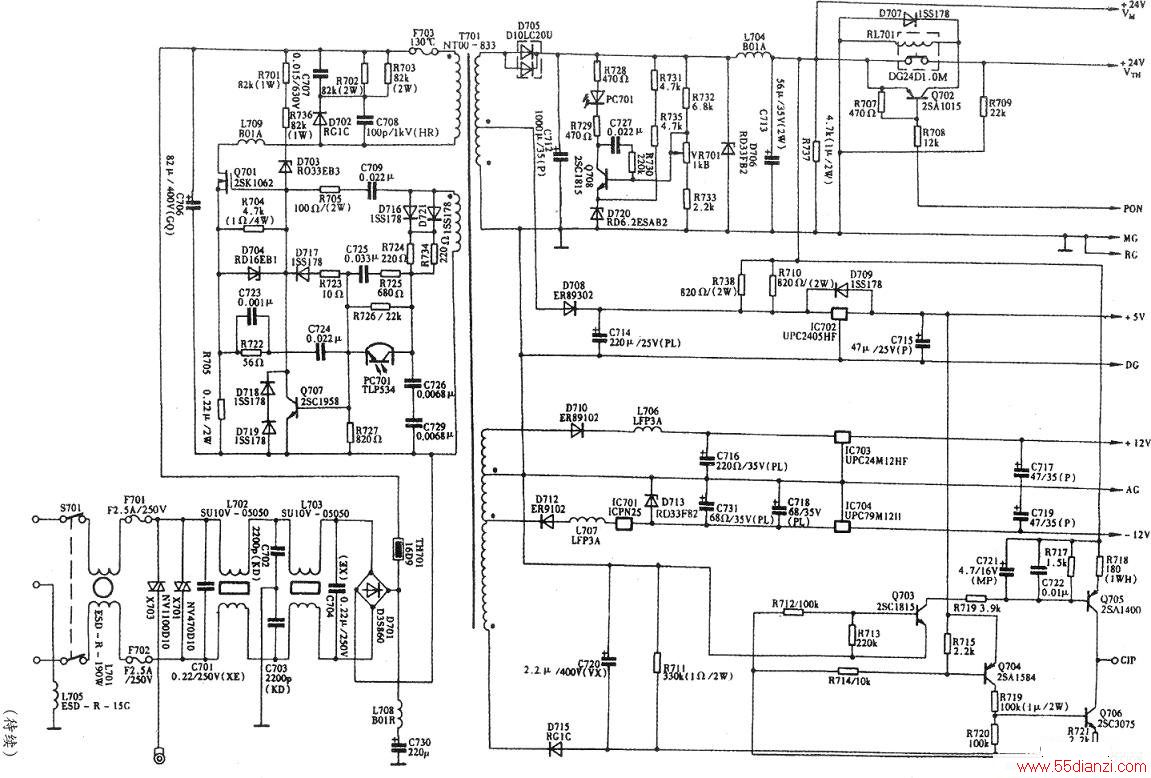

由故障表现分析判断,该传真机的电源系统有问题。该传真机的电源电路如下图所示。
拆开机壳,拉出电源板直观检查,未发现异常。于是接通交流电源,测量滤波电容器C706两端电压为304V,基本正常。测量电容器C715两端电压为0V(正常时应为+5V),由此说明+5V直流电路或负载电路有故障。
检查场效应管Q701良好,晶体管Q707、光电耦合器PC701等也正常,说明开关电源的高频振荡电路工作基本正常,由此判断故障在+5V输出电路。检查变压器T701正常。断电后,分别检查D708、C714、C715、IC702等有关元件和器件,发现稳压集成电路IC702损坏,造成无+5V直流电压输出,导致所述故障。更换IC702后,开机试验,电源+5V正常,传真机工作正常,故障排除。
