检修温控电路时,一般先测量热敏电阻RT电阻值,空调器常用的热敏电阻值有5、10、15、20、60kQ等。温度检测电路常见故障多为插件接触不良、热敏电阻短路或开路。

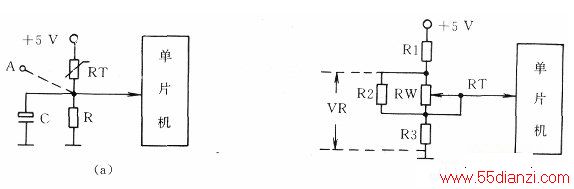

在下图(a)温控电路中,电容C漏电会造成压缩机不启动或开停频繁等故障,检修时可测量A点电压来判断温控电路是否正常。
在下图(a)温控电路中,由于增加了一级比较器,所以检修时须先测量LM339的10、11、13脚电位高低,判断温控电路是否正常。制冷时热敏电阻RT开路会造成压缩机不启动,RT短路会造成压缩机不停机。制热时热敏电阻RT开路会造成压缩机不停机,RT短路会造成压缩机不启动。
(1)室内环温热敏电阻损坏会造成压缩机不启动或不停机。
(2)室内管温热敏电阻损坏会造成室内外机不转或自动保护。
(3)室内出风口热敏电阻损坏会造成不除霜或除霜频繁。
(4)室外环温热敏电阻损坏会造成压缩机自动保护或室外风机.不转。
(5)室外管温热敏电阻损坏会造成制热时周期性除霜或不除霜故障。
(6)室外高压管温热敏电阻损坏会造成压缩机保护或旁通阀不工作。
