该空调通电开机后，室内机可以正常工作，但室外机始终不工作。

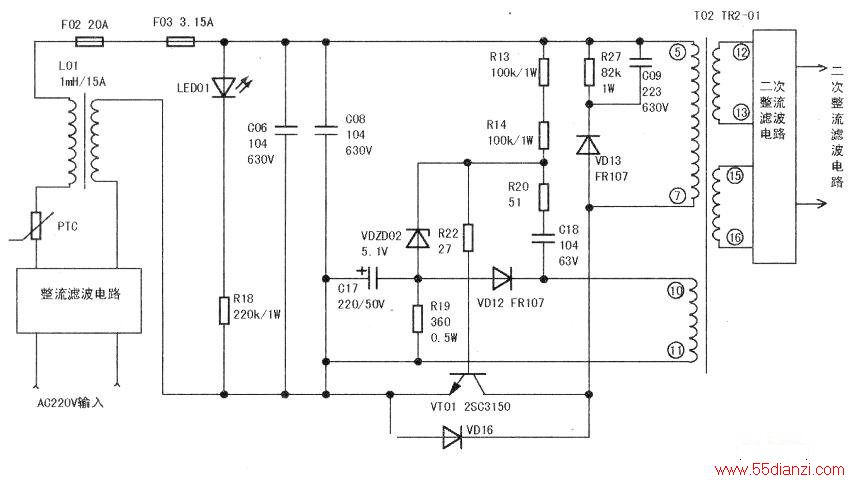

对空调进行了通电试验，发现室外机的电源指示灯也不亮。该空调的室内机与室外机各由一块单片微处理器组成的电路进行控制，两者相对独立，采用半双工串行通信方式进行信息交换。室内机正常工作，只是室外机不能工作，说明问题仅出在室外机的控制电路上。考虑到室外机不工作时，室外机的电源指示灯也不亮这一特征，初步判断故障很可能出在室外机的供电电路上。为便于检修，根据海信KFR-4501GW/BP型变频空调室外机的印制电路板画出了供电电路，如图所示。
由供电电路原理分析可以看出，室外机的电源指示灯LED01连接在整流滤波电路的输出端，该指示灯不亮，可能为交流220V电源输入电路或整流滤波电路有故障，可由此入手查起。
在断开交流220V电源的情况下，先直观对室外机电源电路中各个元器件的外观以及焊接情况进行检查，未发现有明显的损坏现象。
通电开机，测量进入室外机的220V交流电压基本正常。但发现PTC热敏电阻发热严重。由此怀疑整流滤波之后的电路可能有短路现象存在。
断开室外机的220V交流电源，用万用表电阻挡对整流桥、滤波电容进行检查，未发现有异常。
再用万用表电阻挡对开关管VT01的各引脚之间的电阻值进行测量，结果发现其已击穿短路。
考虑到开关管VT01不会无缘无故的损坏，故又对开关电源电路中的尖峰脉冲抑制电路进行检查，结果发现电容C09失效。用一只223/1000V金属膜电容和一只2SC3150开关管装上，确认无误后开机，室外机工作恢复正常，故障排除。
