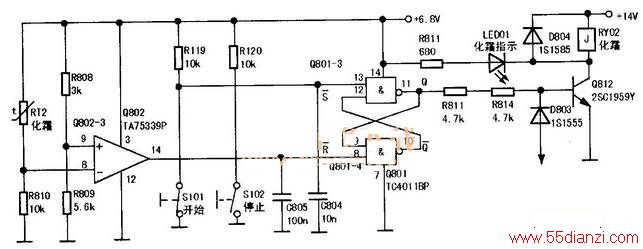

此故障检修方法如下(见下图):
1.如按动停止按钮S102后除霜不停,且测得RS双稳态触发器的输入SR=01(除霜状态),一般是5101触点或C804击穿漏电,S102触点接触不良或引线断脱。如按S102时SR=10(停止除霜状态),而QO0,说明是Q801-3,Q801-4损坏。
2.如检查比较器Q80214脚始终为高电平输出,说明化霜结束信号异常,可能是RT2开路损坏,R809开焊后使⑨脚电压始终大于⑧脚电压引起的,否则为Q802-3损坏或不良。
3.检查RS双稳态触发器Q输出正常,而除霜不停,若此时LED01亮,说明驱动管Q812击穿漏电;若LED01不亮,则为继电器常开触点RY02-1烧蚀粘连不能分离。应更换继电器或其一对触点。
