该空调开机通电后，室内机可以正常工作，但室外机始终不工作。打开空调主机又对空调进行了通电试验，发现室外机的电源指示灯也不亮。由于该空调的室内机与室外机各由一块电路板进行单独控制，两者相对独立，并且采用半双工串行通信方式进行信息交换。由此可以初步判断室内机正常工作，问题仅出在室外机的控制电路上。考虑到室外机不工作时，室外机的电源指示灯也不亮这一特点，初步判断故障很可能出在室外机的电源电路上。

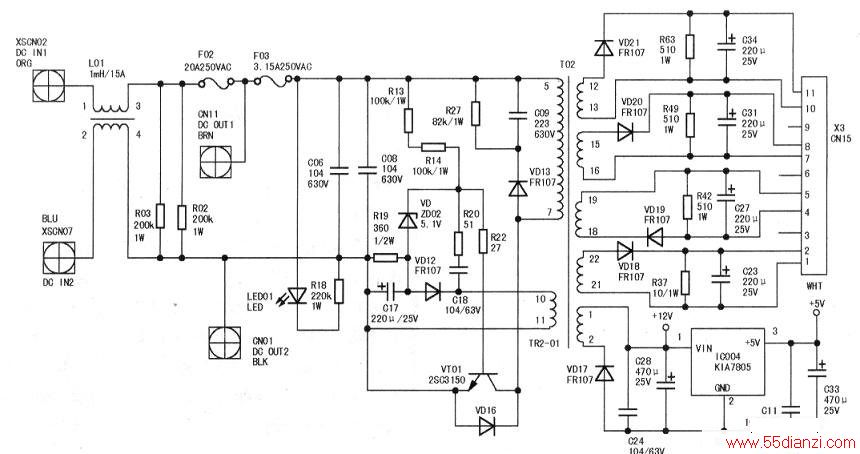

为便于检修，根据海信KFR-3602GW/BP型变频空调室外机的印制电路板找出了供电电路，如下图所示。由供电电路原理分析可以看出，开关电源电路主要由开关管VT01( 2SC3150)、开关变压器T02等组成，属自激式开关电路。其稳压方式采用脉宽调制方式，即开关稳压电路输出的直流电压正比于开关管VT01的导通时间，而反比于开关脉冲的振荡周期。交流220V电压经过桥堆整流、电容滤波后输出约300V直流电压，该电压经XSCN02与XSCN07插件进入室外机电源电路后，先经L01抗干扰电感至保险丝F02、F03后分为两路：一路使电源指示灯LED01点亮，表示电源进入工作状态；另一路进入自激式开关电源振荡电路。
拆下线路板发现，保险管F03( 3.15A)已炸裂烧黑，说明后级有严重短路现象。在断开交流220V电源的情况下，先直观对室外机电源电路中各个元器件的外观以及焊接情况进行检查，未发现有明显的损坏现象。用万用表电阻挡对开关管VT01( C3150)的各引脚之间的电阻值进行测量，结果发现其已击穿短路。考虑到开关管VT01不会无缘无故的损坏，故又对开关电源电路中的尖峰脉冲抑制电路进行检查，结果发现二极管VD13击穿。再查其他配件没有损坏，用一只高频整流二极管和一只2SC3150开关管装上，确认无误后开机，室外机工作恢复正常，故障排除。
