逻辑板上DC-DC转换块或滤波电容变质，导致上屏供电因后续负载过流而损坏，从而导致屏上无光栅。逻辑板接收主板送入的5V或12V供电（因屏型号决定供电大小）。

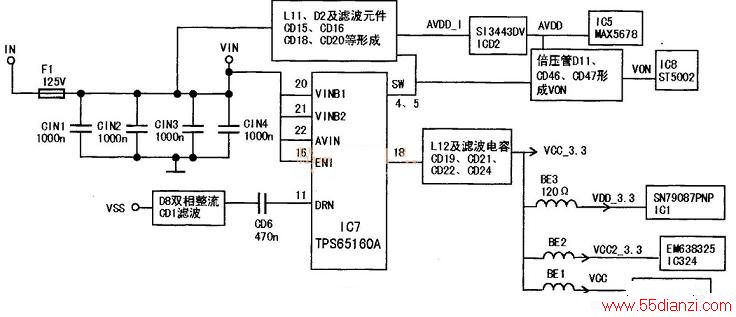

下图给出了三星LTA320AP02液晶屏逻辑板主要供电框图。主板提供的屏IN电压首先经过保险管F1及滤波元件后，接入电源管理IC7的16、20”～22脚，屏供电通过分压电阻给IC7的③脚提供启动电压，IC振荡工作，有开关电流经过L11和IC7的④、⑤脚，L11建立能量，通过D2整流电容CD 15等滤波，这样在这些电容上建立了IN电压再叠加上L11建立的能量，形成AVDD＿1电压给ICD2开关控制形成AVDD电压。此电压送给ICS形成控制液晶分子的控制信号STVP1、STVP2（使栅极G输出触发控制的指令）及CPV1、CPV2缓冲板移位器所需时钟等。从IC7的⑥脚输出经祸合的开关脉冲，再经D8、C11形成VSS负压供屏工作。IC7 18脚输出脉冲，经外部LC滤波元件形成VCC＿ 3.3的3.3V电压，经BE 1～BE3三磁珠给图像GPU块IC1和缓存器IC324等供电。

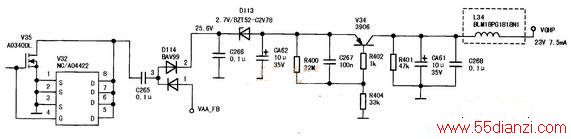

由此可见，主板提供给逻辑板的IN电压因为逻辑板上的电源管理IC或IN通道上滤波元件变质或ICD2这样的开关元件等击穿过流，都会引起保险元件F1开路，出现TCON板不工作；或者电源管理IC7形成的其他电压或3.3V不正常，导致TCON板工作异常，从而出现液晶分子透光控制失效，即使有背光灯亮，屏上仍出现黑屏。如一台海信TLM3233D型液晶电视“开机黑屏但看得见有竖线，声音正常、背光亮”。首先测量逻辑电路的供电VCC-panel有5V，测屏上关键电压VDA有13.5V正常，测VGL有－5.5V也正常，但测VGH却为0V（正常是23V），由此判断故障在逻辑电路的VGH形成电路，见下图。测量图中VAAFB13.5V、D114的①脚13.5V、②脚0V，检查D114已开路。将D114更换后VGH恢复正常的23V，电视画面显示正常。
又如海信TLM32V66A型机（主板板号RSAG7.820.4204）灰屏、有伴音。测上屏电压12V正常，测逻辑板N21（TPS65161）屏电源管理模块各脚电压，结果18脚输出开关脉冲经L17及滤波电容形成的3.3V电压只有1.2V，异常。手摸接L17有点烫手，此电压给TOCN板时序控制块也是LVDS处理块供电。再测N21的11脚VGL1电压（-5V）、⑩脚VGH电压（正常时30V）也都不正常。测N21各脚对地电阻，18脚只有150Ω左右，不正常。试拆掉在路的C231、C237电容，在路阻值上升到15.2kΩ左右，替换C231、C237、18脚电压有3.3V，测N21输出其他各路电压已正常，故障排除。此故障说明电源IC某电压形成脚过载，会导致整个IC工作不正常而引起TCON板不能正常工作。TCON板的检查大多集中在电源管理电路，这部分电路是故障多发地。
