主板送入逻辑板供电电压，也叫“屏供电电压”。该电压受主板控制系统控制，通常在开机过程中由控制系统输出，此路电压未送入TCON板，TCON板将不会工作，液晶屏组件中TFT晶体管不会工作，部分背光通过液晶层，屏幕上会隐约有非常微弱的光，即暗光现象。如果整机有伴音而无图像，应首先怀疑屏供电，包括TCON板。
主板屏供电电路通常由控制系统输出控制信号控制P沟道耗尽型MOSFET管或由IC内置两只P沟道MOSFET管导通和截止来实现，见上图和下图。

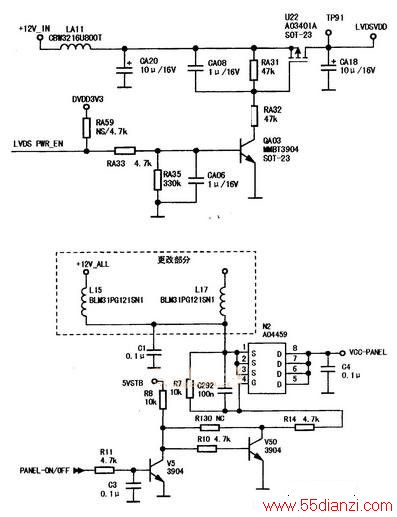

上图电路，在开机过程中，控制系统送出高电平控制信号使QA03饱和，从而使U22栅极G电平拉低，U22的S、G极正偏而导通，U22的S极所接电压通过S、D极给屏TCON板供电。U22在此起开关、隔离和功率放大作用（由于屏工作电流较大，故此部件不能随意替换型号或短接S、D极，否则导致主板损坏）。上屏电压低或无，不只是U22、QA03这样的元件异常，还可能是LVDSPWR-EN控制信号从控制系统输出到达QA03基极的通道有故障，也有可能是CA18这样的滤波电容性能差或周围元件变质引起。
下图是液晶电视主板供逻辑板工作的另一种供电电路。这种电路在液晶电视主板电路中较常见。与上图区别在于，供电开关控制部件由内部集成两只P沟道MOSFET管的IC部件代替。工作原理与上图一样，要求N2的④脚G极电压要低于S极，工作时要求控制G极的NPN管是饱和状态即可，为此要求该电路的控制系统须输出低电平，否则整机将出现黑屏。如果N2的④脚因为电路有故障，使S、G极间不能正向导通，同样将出现黑屏。如一台海信TLM32E29型机（主板编号为RAS7.820.1598），黑屏无字符。开机背光亮，测TCON无12V、测量供电控制电路N2（AO4459）的⑤脚一⑧脚没有输出，①脚一③脚有12V供电，④脚外部控制三极管V5和V50控制正常，而④脚电压为0V，显然12V经R7给④脚供电出了故障。检查R7开路，更换R7后故障排除。
