接修一台福日AFC-21P60型彩电。该机出现屡烧场输出集成电路TDA3653B的疑难故障，已经更换了3块集成电路，都将其损坏的集成电路换新后，就可以正常收看一段时间，不久，老毛病就会重犯。
从只是屡烧场输出集成电路，而其他元件无连带损坏的情况来分析，常见故障起因有：+B电压不稳定而引起的输出变压器提供的+25V场输出供电源电压升高；该IC⑥脚与⑧脚之间外接的场泵电源升压电容变质失效；更换的场输出集成电路质量不佳等。
经检测+B电压稳定正常，场泵电源升压电容已被前维修者换新件，检测其电容的失效电阻变化正常，可以排除该电容故障的可能性；前维修者更换的场输出集成电路为厂家提供元件，一般不会出现元件质量问题。那么，会是什么其他的故障隐患呢？
在更换了新的场输出集成电路后，果然图像正常，场输出集成电路表面工作温度也无异常情况。决定从该IC各引脚的工作电压反映情况，来入手分析判断故障起因。
经查发现TDA3653B⑨脚（场供电源端）的电压竟然高达29.7V(而正常电压应在24V-26V之间)。

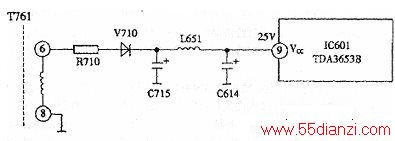

是什么原因造成这种场输出电源电压超标呢？该供电源的电路分析示意图如下图所示。行输出变压器T761的⑥～⑧绕组感应电压经限流保险电阻R710，再经整流二极管V710整流，电容C715、C614，电感L651的滤波网络，输出+25V电压供电给TDA3653B⑨脚。
怀疑的故障元件只有R710，经检查R710已经被换新件，阻值只有0.2Q。R710损坏后无法看出色环情况，或参阅其他资料，分析认为，R710阻值的大小直接影响到TDA3653B⑨脚的工作电压高低。
由于手头没有该机电路原理图，无法确定R710的原设计标称阻值，但可以根据TDA3653B⑨脚的标称工作电压24~~26V来确定R710的具体阻值，当更换为10Ω/lW电阻后，TDA3653B⑨脚电源电压降为25V，试机，该机恢复正常。
