该故障常见的原因为+12V供电异常,或主板上的电源变换电路有问题。该主板的电压变换电路较简单,一是以AP1534 (2A降压DC/DC转换器,输人电压VCC为3.6V~18V,输出电压为0.8V-VCC)为中心的DC/DC变换电路,将输人的+12V电压降压成+5V,供给遥控、按键及后稳压电路;二是以低压差稳压块L1084G-3.3 (5A低压差3.3V稳压器)为中心的稳压电路,将+5V电压稳压成+3.3V,供给单芯片中CPU部分。

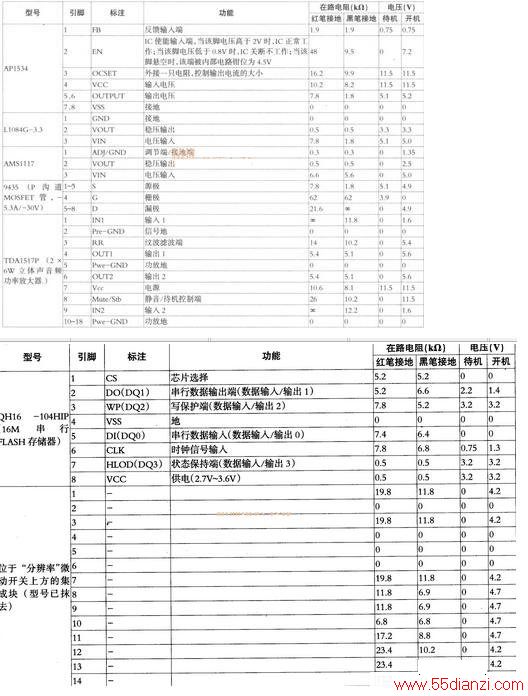

实修时,首先检查输人的+12V电压是否正常,然后再检查+5V、 +3.3V电压形成电路。为便于检修,特附上该板关键测试点的实测数据,见下表,供参考。
