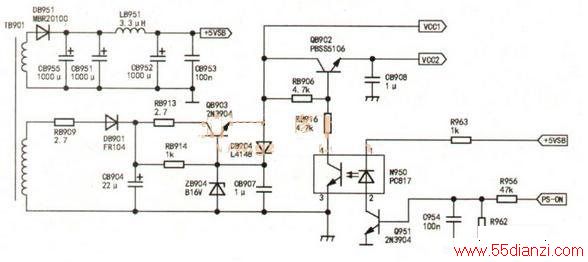

开机测此机电源板＋5VSB输出正常，市电整流输出VAC电压为306V（正常），测PFC输出为300V（PFC工作时为380V），说明PFC电路未工作。测PFC芯片NF901（NCP1653A）⑧脚VCC端无电压。该脚电压来自VCC2，见下图，而VCC2又受控于QB902，只有光耦合器N950③、④脚内光电管导通接地，QB902才能导通输出VCC2电压。测光耦合器N95①脚电压为1.2V，②脚为0.4V，③脚接地（0V），④脚为12V，显然是N950③、④脚内光电管开路损坏。换用PC817B型光耦后试机，PFC输出电压上升到408V，＋12V、＋24V输出恢复正常，故障排除。
小结：光电耦合器是一种电气隔离式信号传输器件。N950开路损坏后，PS-ON开/关机信号不能传送，造成PFC及主电派不工作，故无＋12V、＋24V电压输出。
