一台索尼KV-R21M彩电出现伴音时有时无。仔细观察发现，图像为暗景（比如夜景）时，伴音正常，而图像为亮景（比如白天室外景）时，伴音消失。也就是说伴音的有无与图像的亮度有关。
该机一开始出现了三无故障，请人上门维修，换了一个万能电源模块，十分钟就搞定了，试机图像正常，而伴音时有时无。
打开机壳，原机电源厚膜块已不翼而飞了，电源散热片上多了一个万能电源模块，该块的4根引线与电路连接，热端两根，冷端两根，又发现+B过压保护二极管D608(R2M)的一只脚被挑开，测D608已击穿，可见上次是因+B升高，导致D608击穿，从而出现三无故障，前任维修员干脆断开D608，拆下STR-6307．用万能电源模块上机，不用查+B升高的根源可谓省工、省时也！
分析：可能是在换万能电源模块之前，由于开关电源输出的电压升高，使伴音功放集成块BA5412受损，导致伴音时有时无故障。

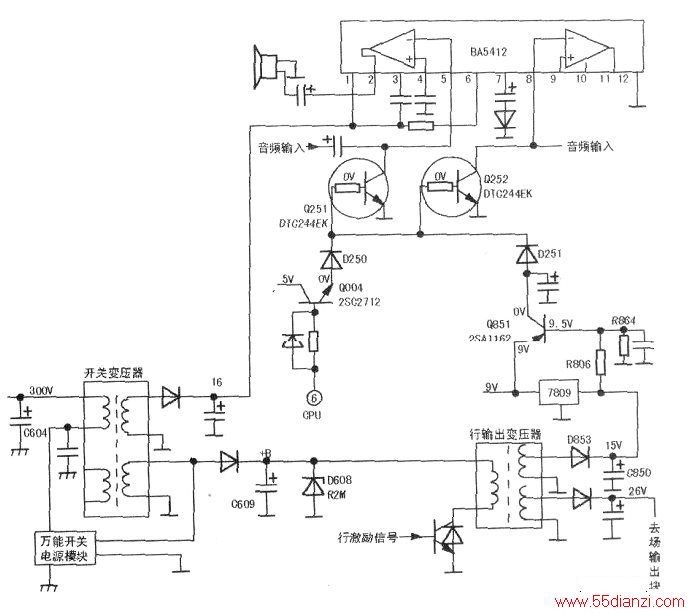

下图所示为伴音功放电路及有关电路图。BA5412是双声道功放，为了简便只画出了一个声道，另一个声道外围元件与该声道的相同。
首先更换伴音功放块BA5412试机，故障仍旧。说明功放块完好，测BA5412的①脚供电，无声时为15V左右，正常。测输出端②脚电压，有声时为7.5V，无声时降为0,5V。
BA5412的⑤脚、⑧脚都有一只静噪三极管，这两只管子型号都是DTC244EK。该管子是基极带阻的贴片式三极管。这两只三极管的基极连接在一起。监测静噪管Q251和Q252基极电压，声音正常时都为0V，而声音消失时均升为7.5V。可见两只静噪管Q251、Q252的基极，在收看时也会得到静噪信号（高电平信号），从而导致图像正常，伴音时有时无故障。
那么收看时是哪里不定时地发出了静噪信号（高电平）呢？能给Q251、Q252发出静噪信号的有两路。第一路，当CPU的⑥脚输出高电平时，Q004导通，则高电平通过二极管D250到达Q251、Q252的基极，实现静噪。
第二路，以Q851为核心的关机静噪信号产生电路，当某种原因使基极电压（由R806、R864将15V电压分压而得）低于发射极电压达到0.4V以上时，Q851导通，高电平通过二极管D251到达Q251、Q252的基极，实现静噪。
当伴音消失时，二极管D250正极为0V，负极为7.5V，反偏。二极管D251正极为8V，负极为7.5V，正偏导通，可见静噪信号来自第二路，与第一路无关，应对第二路电路进行检查。
测Q851电压，有伴音时发射极为9V，基极为8.7V（正常应9.5V左右），集电极为OV，可见发射极电压高于基极电压0.3V，发射结处于临界导通状态对伴音功放没影响。
继续监测，当图像转为亮景时，伴音消失。此时基极电压降为8.5V，发射极为9V不变，集电极电压升为8V，说明Q851已经导通，使静噪管Q251、Q252基极得到7.5V高电平而静噪。
是什么原因使Q851的发射结处于正偏（临界的导通）状态呢？查Q851基极分压电阻，正常。测行变输出的15V端子电压，有声时（暗景）为13.8V时，无声时（亮景）降为13.4V。
可见行变提供的15V电压与画面亮度变化有关。
亮度变亮时15V下降引起关机静音电路动作。亮度变暗时．15V恢复正常，关机电路停止工作，伴音恢复正常。
接下来查由行变提供的15V电压偏低的原因。查整流管D853和滤波电容C850均正常，代换后试机，无效。测由行变提供给场块LA7830的电压是否正常呢？
测量结果为23V，偏低，正常为26V。查遍了行电路也没找到偏低原因。
冷静后分析，偏低是否与后换的万能电源块有关呢？测+B为100V，正常为115V，检查+B滤波电容C609正常，代换C609后试机，+B仍为100V，用改锥调节万能电源模块上的可调电阻，使+B升高到115V，长时间观察，故障彻底排除。
此时测行变输出的两组电压为15.2V和26V，均为正常值，再测Q851基极电压升为9.5V，可见Q851发射结处于反偏状态，正常了。将亮度、对比度开到最大，Q851基极电压略有下降，但是高于发射极电压，即发射结仍处于反偏状态。
