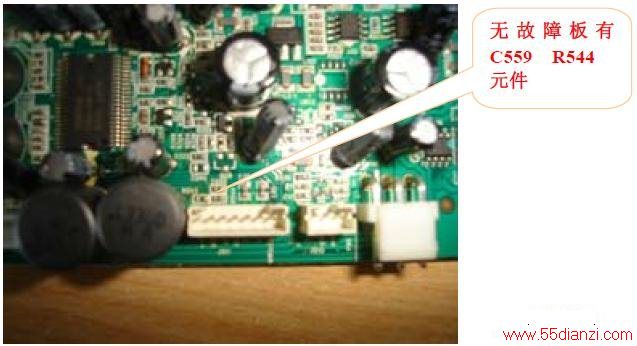

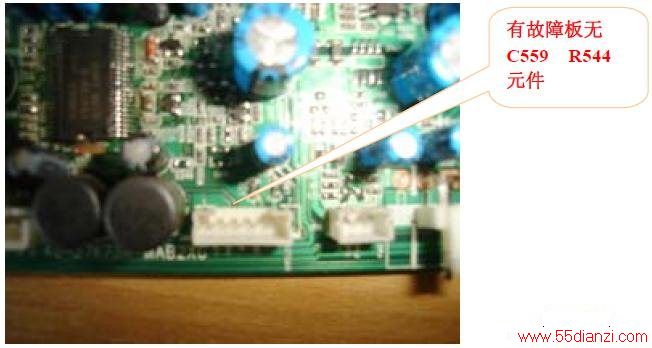

此板为网络送修板故障冷机伴音时有时无，当故障出现时用耳机检测音频信号，已经送到伴音功放块YD138的5脚与38脚，说明故障出在功放块本身及外围电路，检测功放块7脚、40脚、36脚12V供电正常。24脚、25脚5V供电正常。检测静音控制脚，电压为5V正常，说明静音电路没有起控，后来发现只要用手碰到L85伴音输出电感，就会出现无声现象，后来拆下L85电感，发现电感下铜皮走线为HPDETECL耳机检测控制脚，连接到YD13837脚，故障出现时测量该点电压为3V不正常，正常机器在不用耳机的时候该点电压为0V，为快速判断故障部位，直接带换耳机插孔板故障依旧，对照图纸发现数字板上YD13837脚没接其他元件，直接连到耳机板，考虑到耳机板已经代换过，那么出现故障时，这点的高电平，只能来自YD138芯片本身，更换YD138后试机故障依旧，维修进入困境，在也想不到还有什么地方能引起37脚出现高电平，后来将37脚HPDETECL直接对地短路故障在也没有出现过。后来找来一块无故障新板实物同故障板对比，发现无故障数字板上37脚多两个元件C559R544（100K）电阻连接到地，而故障板与图纸上都没有这两个件，更改故障板线路增加上述两个元件后，故障在也没有出现过。后来又发现多数送修板是此故障，经过上述更改后，在也没有出现故障。故障部位如下图。
