首先检测调谐器TNR101的BP、BM端有无+5V电压，BT端有无+32V电压。若TNR101BT端电压低于+32V．则说明升压电路未工作，可用示波器检测N504(NE555)的③脚有无方波驱动脉冲。若有，则检查耦合元件C514、R507、振荡管V503、储能电感L503是否损坏；若N504(NE555)的③脚无脉冲，则检查R506是否损坏．N504引脚是否虚焊。本机经检测为R506开路，更换R506后故障排除。

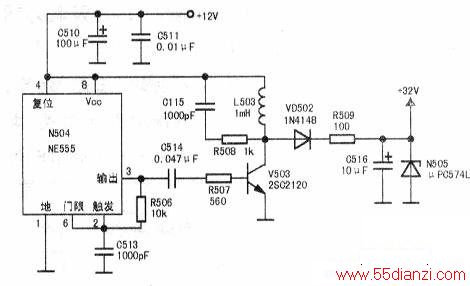

实际检修中，因R506损坏．N504引脚虚焊而引起此类故障较常见。N504及其外围部分元器件电路示意图如下图所示。
注：按照常规检查，无图像、无伴音通常为图像、伴音公共通道有故障所致。由于该机的图像及伴音公共通道全部集成在FS调谐器TNR101内，因此无图像、无伴音故障局限在TNR101上，检修时不要走弯路。
