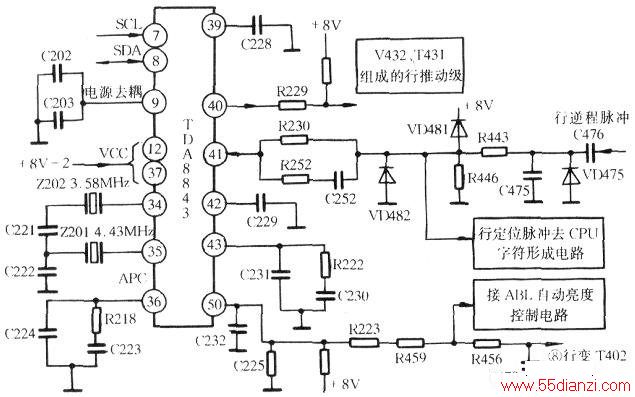

观察此机开机指示灯亮。二次启动电视，指示灯由亮变暗。用遥控器启动电视，测量微处理器NO01(KS88C8324)(42)脚开/关机脚电平为0V，再测N301(TDA8843)(37)(12)脚电压正常，N301⑦⑧脚有脉冲波，说明控制系统电路已进入工作状态。行扫描电路不工作与N301及相关引脚有关，见下图。这些引脚是：●(41)脚行逆程脉冲输入或沙堡脉冲输出脚●(39)脚黑电平延伸滤波电容●(34)(35)脚色副载波晶体连接端，为行振荡电路提供基准时钟●⑨脚电源去耦滤波网络●(50)脚高压检测电路测量以上引脚工作电压，发现(41)脚直流电压远高于正常值，达3.1V。检查(41)脚外接元件，发现钳位二极管击穿，8V电压通过VD481、R230向(41)脚输入异常直流工作电压，造成TDA8843工作异常。更换VD481，电视机工作恢复正常。
