开机检测此机的开关电源和行扫描电路正常，三个槐放管均截止而无光。检查解码电路7551(TDA4681)，发现其三个色度信号输出端(20)(22)(24)脚电压均为0V。测量解码电路电源供给电压正常，测解码电路总线接口电路SDA、SCL脚电压，正常时分别为3.6V和3.3V，实测SDA脚电压为3.6V正常，串行时钟线SCL接口电压不正常，仅0.2V。断开解码电路7551的SCL接口脚，测量CPU(7222)串行时钟线输出端(39)脚SCL电压仍很低。检查SCL线的上拉电阻正常，SCL上挂接的对地电容也无漏电短路现象。逐个断开被控电路，SCL线上电压仍未恢复正常。

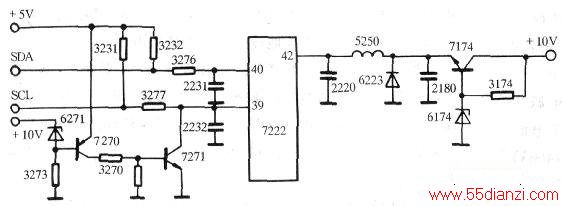

仔细分析SCL传输电路，在CPU(7222)的(39)脚的SCL输出端还接有由三极管7271、7270及其外围元件组成的过压保护电路，如图所示。其工作原理是：稳压管6271和电阻3273对10V电压的分压加到7270的基极，作为基准电压(约为5.6V)。
7270发射极接CPU的SV电源上。正常时7270反偏截止，7271也截止，对SCL不产生影响，SCL正常工作。当SV稳压电源损坏而使CPU供电升高时，7270发射极电压升高而正偏导通，7271随之导通，将SCL电压拉低，CPU据此判断SCL电路发生故障，将IIC总线系统转为保护状态，整机停机。查CPU的供电5V正常，在确认电源和行输出电路无明显短路故障的情况下，断开7271的集电极，SCL电压恢复正常，整机工作也恢复正常。由此判断是7271误保护。检查该保护电路，7270基极电压由正常时的5.6V降为4.3V，查基极分压电路，发现稳压二极管6271稳压值增大。更换后，故障排除。
