一台松下TC-AV29C彩电．开机时出现行幅严重扩大且伴有“吱吱”叫声，随后声光全无。
由于行幅严重扩大且伴有“吱吱”叫声，估计是该机存在过流后而引起保护关机。于是断开行管c极，在+B(113V)对地接一只100W灯泡开机，灯泡能点亮，测+B输出电压正常且不再发生关机现象。据此表明故障在行输出级。经查行输出管、行逆程电容、行阻尼管等均无异常，故怀疑行输出变压器或与行输出级相连的高压稳定（水平枕校）电路发生短路故障。

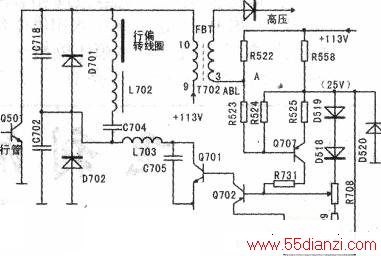

将行输出变压器焊下，用短路仪测试，证明并未损坏，显然，故障在高压稳定（水平枕校）电路。本机的高压稳定电路见下图．属于行偏转电流控制型，其工作原理是：当图像亮度较高时，图中A点电压下降→0707 b极电压下降→导通增加→Q702 b极电压上升→导通减弱→Q70l b极电流减小→c极电流减小→导通减弱→即0701 c、e极等效电阻增大一行偏转线圈支路阻抗增大→行偏转电流减小→避免了行幅扩大，相当于减轻了行输出管负荷，基本保持了高压的恒定。当将通往行输出级的电感线圈L703断开后，试机不再保护，且光栅出现。显然，故障确实在高压稳定电路。注意到只有输出级发生短路故障才有可能导致行输出级出现电流过大故障，因此直接对输出管Q701(2SD872)进行检查，发现已击穿。更换后开机，故障消失。
