从故障现象分析，副开关电源正常，且主板也发出了开机信号，问题应是主开关电源有问题。
该机主开关电源输出12V、24V电压，其PWM芯片为L6599D，PFC芯片为L6562D。
开机后绿灯亮时，测得开机信号“PON”为高电平，并已送到电源板上，但PFC电路输出电压为300V，说明PFC电路未工作，主电源也无12V、24V电压输出。
决定先从PFC电路查起，因为部分电源板上的主开关电源在PFC电压太低时不工作。用万用表监测PFC滤波电容两端电压，开机后发现表针往卜摆一下马上又回到300V位置处，24V电压输出也是这种情况(在未看清具体电压值时已保护关机了)。该现象说明电路在开机后进入了保护状态，其原因有三种可能：负载过重导致过流保护，稳压环节失控导致过压保护，或电路元件有问题导致误保护。

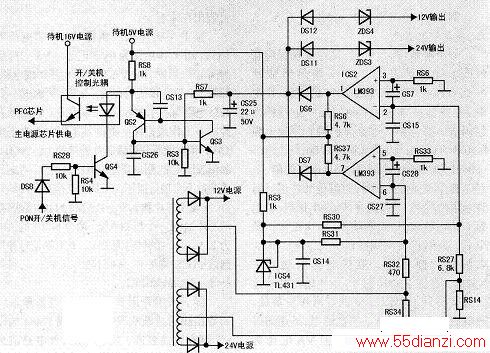

该机保护电路较复杂，实绘出相关电路，如下图所示。12V与24V电压的过流保护由IC,S2( LM393)检测，RS34是12V电压的电流取样电阻，取样电压经RS32送往ICS2反相输入端⑥脚；RS14是24V电压的电流取样电阻，取样电压经RS27送往ICS2反相输入端②脚。ICS4( TL431)的2.5V基准电压，分别经RS30、RS31送给ICS2的②、⑥脚，提供一个基准电压。ICS2的同相输入端③、⑤脚分别经电阻RS6、RS33接地。正常时，ICS2的②、⑥脚电压高于③、⑤脚电压，ICS2输出低电平。当12V或24V电压过流时，RS34或RS14上负压降增大，当大于ICS2的②、⑥脚的基准电压时，ICS2输出高电平，保护电路启动，主电源停止工作。当过流现象消失后，虽ICS2输出低电平，但QS2、QS3导通后维持自锁状态，只有断电后再上电开机，才能解除此自锁状态。
12V与24V过压保护由DS12、ZDS4和DS11、ZDS3检测。上述4路检测信号经RS7送往南QS2、QS3组成的模拟可控硅电路。当该保护电路中任意一路输出高电平时，QS2、QS3导通，将开机信号旁路到地，虽此时PON信号仍为高电平，但开／关机控制光耦初级无电流，其次级关断，PFC芯片和主开关电源芯片因失电而停止工作。
先查PFC电路有无过流现象，因为PFC电路自身有过流保护功能。断开12V、24V主电源负载，在PFC电容两端接2只串联的100W/220V灯泡开机，400V电压正常，这说明PFC电路基本正常，同时说明主电源存在过压误保护情况。断开DS7( 12V过压保护)后仍不开机，再断开DS6（24V过压保护）后开机成功（断开保护试机前，一定要断开后面负载，以防电压过高而烧坏元件），这时测得24V电压高达30V。

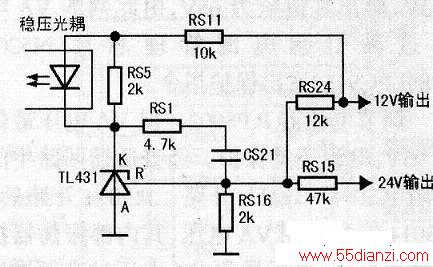

接下来查过压原因，该机取样稳压回路如下图所示。断开保护电路后开机，测稳压光耦初级两端电压仅为0.6V，说明TL431未导通，测TL431的R极对地阻值不稳定，取下贴片电阻RS16，清除板上的红胶后再焊好后开机，12V和24V电压很稳定，恢复保护电路，整机正常工作。原来该机的故障原因是RS16下面的红胶漏电。一般高阻值电阻因两端电压较高，较易漏电，而RS16的阻值仅为2kΩ，其下方红胶漏电还是第一次见到。
