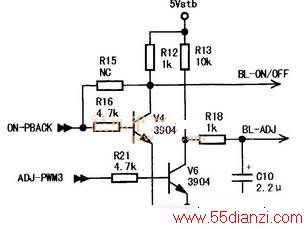

海信TLM26E29液晶彩电,冷开机黑屏,背光不亮,但每次开机后电视机可正常收看。冷态测量电源各路输出正常,测主板背光开关信号仅0.5V,不正常。该信号为主芯片输出经三极管反相从C极输出。用一只20k电阻从5VM接到该脚,背光出现,由此判断故障在背光控制电路。检查主板此路控制电路元件,发现V4上拉电阻R12变质,更换R12后故障排除,见下图。
