海信LED42K11P液晶彩电在TV状态下图像发白

海信LED42K11P液晶彩电在TV状态下图像发白

点击数:7737 次   录入时间:03-04 11:36:41   整理:http://www.55dianzi.com   无光-亮度-光栅异常

  此机使用其他信号源试机均正常,只有TV通道下才会出现图像发白同时有扭曲的现象,怀疑是中放电路的问题,在本方案中放电路是内置在芯片中,外部加入预中放电路V18,作用把高频头输出的IF_TV信号进一步放大。检修范围暂时锁定在这部分电路,思路遵循由简到繁的方法。

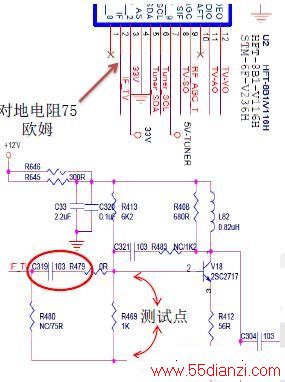

  首先检测V18的各个电极对地电压:基极0V、发射极0V、集电极12V,很显然三极管处于截止状态。正常情况下(有信号输入时)基极:1.1V,发射极0.4V,集电极9.9V,三极管处于放大状态。与正常值对比后进一步把检修范围缩小到检查三极管的偏置电路上,采用电阻测量法检测基极对地阻抗为200欧姆,从电路分析应该是1K电阻,检测高频头的IF_TV输出端对地电阻是70欧姆,正常为75欧姆。将V18拆下来测试正常,拆下C319后测试偏置电阻正常,更换C319故障排除。
