此机通电试机,无开机音乐,接AV1、2信号均为有图无声,试接耳机听声音,声音是正常的,说明主芯片音频处理电路是正常的,初步判断故障在功放电路。
首先测量功放输出端插座XP6四个脚的电压均为0V(正常电压为6.5V左右),测量功放IC(TPA3110D2)N16供电电感上的电压,L25、L27、L37电压为12V正常,N16#9中点参考电压为6.5V正常,当测量到N16#1静音脚发现电压始终为0V(正常为高电平,静音为低电平),判断静音电路有问题。

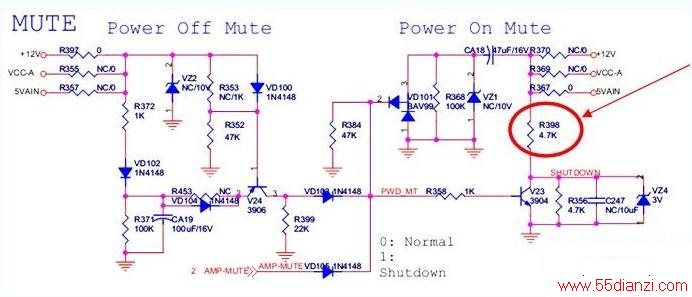

测量V23(3904)各脚电压,基极为0.1V,集电极为0V,试插耳机重新测量,基极有0.63V的电压,集电极始终为0V,怀疑V23集电极供电出问题,测量集电极供电阻R398(4.7K)已经开路,焊的时候发现电阻焊盘已经断裂了,更换R398(4.7K)后通电试机,声音恢复正常,重新测量V23集电极电压为2.65V,耳机静音时为0V。
