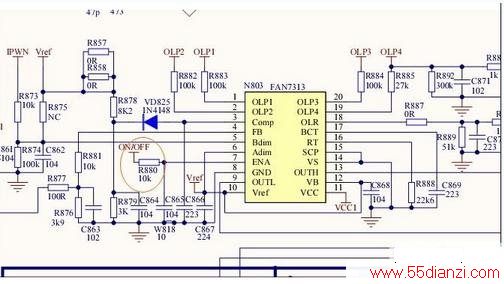

此机通电开机，屏不亮，测试各路电压，5vs、12v、5vm均正常，说明故障在背光电路部分，本电源板背光驱动芯片是FAN7313,从FAN7313的9脚，13脚输出两路驱动信号经变压器T802耦合输出到集成电路FAN7382，以驱动后级的四个逆变器工作，输出高压，供给灯管。可先测量FAN7313有无脉冲信号输出，正常9脚、13脚输出电压为2.5V左右，用万用表测量发现FAN7313无电压输出，说明故障在FAN7313及其周围电路，可先测量FAN7313的12脚供电脚正常为12v，开关控制脚7脚正常为2.5v左右，节能控制脚6脚正常为1.2v左右，经测量发现开关控制脚7脚电压只有0.2v，此电压是背光电路启动电压，由主板发出的背光控制信号，经插座XP802，再经电阻R880到FAN7313的7脚，测量发现电阻R880变质开路，正常阻值应为10K,更换R880后，故障排除！
