索尼KDL-46W5500液晶彩电，开机后有声无光，六七秒后保护关机，红色指示灯闪烁14次，停2s后再闪烁14次，如此反复。
从故障现象看，该机的电源和控制系统基本正常，估计是系统自检到某部分有问题而保护了。现在的液晶彩电电源系统和CRT彩电有很大不同，对后者而言，机器所需的电压大多由开关电源直接供应（有的负载由行输出变压器供电），而前者因需要的电压组数较多，大多要求输出电流大，且部分要求输出可控，所以主电源一般仅输出两三组电压，然后由主板或逻辑板上的直流变换电路（DC-DC）产生其所需的各种电压。这种直流变换电路大多由控制芯片、功率开关管、一只贴片磁芯电感、一只二极管和几只滤波电容组成。
该机主板上有许多贴片保险丝，经测量保险丝完好，2.5V、3.3V、5V电压均正常，但有一路开关电源输出仅1.05V，似乎太低了，因为按经验液晶彩电的芯片供电电压为1.8V或1.26V，好像没有比1.26V低的（事后才知该经验有问题）。这一路电源的控制芯片型号是BD9540，控制2只RRS100N03型场效应功率管。查资料得知RSS100N30为10A/30V的N沟道场效应管。选用如此功率的场效应管，估计该路电源电流应较大（实际上这个判断也不准确）。外加1.05V电源，测得该路电压负载电流仅为150mA，电流值也并不大，心想这是因为电压太低，所以导致电流很小。由于对这个判断心中无底，不敢贸然提高外加电压进行检查（幸好没试）。检查BD9540的取样回路没发现问题，在1.05V输出端加上1Ω假负载后，电压很稳定，说明该开关电源工作正常。
至此，检修失去方向。从进口彩电的特点句知，指示灯闪烁次数常代表故障代码，如能知道其故障代码，对于板级故障判断肯定是有帮助的。查阅手头现有资料，发现一般机型指示灯闪烁次数多为8～12次。从该机闪烁14次来看，这个部件应是在CPU的检查顺序中比较靠后的，可能是在闪烁8～12次所列故障部位之外的部件。细查现有故障代码，未牵涉到逻辑板。从其他机型看，主板送往逻辑板的各种信号是单向的，并无反馈信号，是个开环系统，逻辑板有问题不会报警保护，该机是不是这种情况呢？拆下逻辑板，在LVDS屏线插座背面找到SCL，SDA标志，即故障信号可以经总线回送给主板上的CPU，这就表示该机主板可以通过总线检测逻辑板的工作状态。

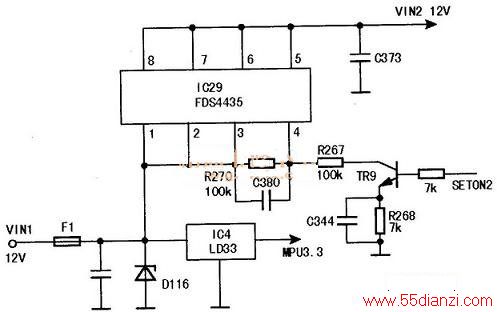

顺此思路，首先检查逻辑板的供电电路，发现CON3为12V电压输入插座。为便于检修，特实绘出其供电电路，如下图所示，12V电压（VIN1）一路经IC4 （LD33）稳压成3.3V，给CPU供电，另一路送给IC29 （FDS4435， P沟道场效应管）的①～③脚。主板送来的控制信号（SET ON2）经TR9转换后送给IC29的④脚（G极），IC29导通后输出12V （VIN2）电压，送给电源变换芯片TPS65167，产生液晶屏所需各种电压，供给行列驱动电路。
开机后当伴音出现时，测IC29的⑤～⑧脚（D极）电压为5V，④脚（G极）电压为5.8V，①～③脚（S极）电压为12V。按理说：P沟道场效应管G极电压比S极电压低6.2V，该管应完全导通，由于其导通电阻极小，D、S极之间应测不出电压降，现竟有7V电压，唯一原因是该管坏了。试用15Ω电阻作假负载接IC29的D极，电压跌至0.5V，证明IC29损坏无疑。换新后开机，IC29的D极电压升至12V，出现正常的图像，故障排除。
