拆机，发现机内有一块主板、一块电源板、两块背光灯板（装在左右两边，并各有一只背光灯插口）。加电测量，CN1上有23.7V、12V、＋5V电压；观察两只背光灯的主、副板用15线排连接着，测副板上入线口有23.2V电压，另一块板（主板）入线口同样也有23.2V电压，但背光灯却不亮。该机无图纸、无资料可查。因有两块同样的背光板，于是就对比着进行检修。
该机背光灯板上仅有一只插头，看来背光灯是多只并联的EEFL型灯，该灯发光效率要高于平时用的背光灯管。该背光灯的主、副板均由BD9897FS、8只FDD8447L和2只变压器组成，结构完全一样。因24V（实为23.2V）均进入主、副板，关机停电后测主板24V滤波电容两端对地阻值，并与副板比较，发现主板24V对地为0Ω，副板对地正、反向测均有不同阻值。再查主板上有10A保险，测其两端显示为∞，说明主板24V电源对地短路，10A保险烧断，但未影响到主板24V电源。通电再测副板上24V为23.2V，与电源板上23.7V基本相同，该故障应在背光灯主板产生电路上。

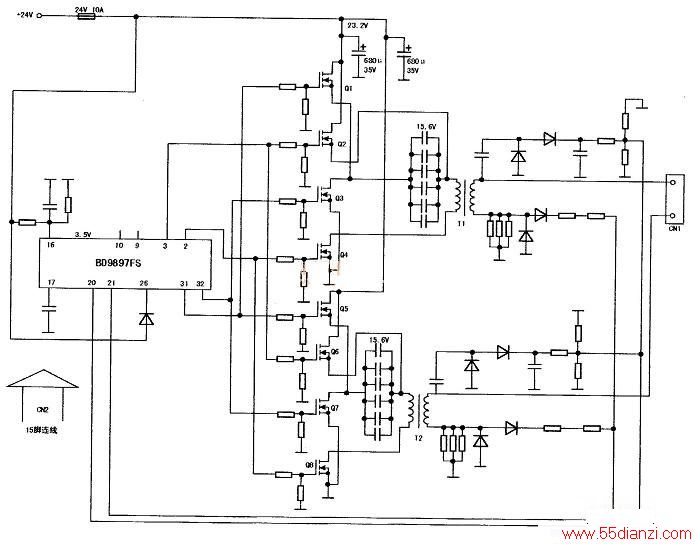

背光灯主板结构如下图所示。将两只680μF/35V电解电容拆下，发现其顶部微有凸起，测两只电容已无容量，再测电容所在“＋／－”两端阻值仍为0Ω，顺“＋”线查到BD9897FS的对地阻值为0Ω、24V至26脚有一只二极管，将此二极管焊下，测其两边对地阻值仍为0Ω，看来BD9897FS已坏，而且后边可能还有坏件。依次查找，发现Q1～Q7 （FDD8447L）对地击穿（测一边4只FDD8447L，N沟道场效应管，其S、D之间用数字表二极管档测，红笔接S、黑笔接D，数字表显示0.514，其余状态下测均为∞，为正常管子，否则为烧坏件），而副板上所有元件均完好。两相比较：主、副板结构一样但分别装在52英寸液晶屏的两侧，主板烧坏原因看来是外散热不良造成的。
该机长期放置在右边靠墙脚处，散热条件相对左边较差，长时间发热使两只680RF/35V电解电容失效，这是该机主背光板坏的主要根源。再加上23.2V电压又没有稳压器件，日久天长，散热不良导致背光灯主板器件烧坏。
这次维修决定采用元件级更换，以保证两板同步工作。网购BD9897FS和FDD8447L元件后换上，同时全部更新680pF/35V电解电容，试机，背光灯点亮，24V仍为23.2V、主板输出23.7V，至此机器修复。
附两块背光板15线排与BD9897FS各引脚对应关系，见下表。
