三星40英寸液晶电视开机点亮灯管后瞬间熄灭

三星40英寸液晶电视开机点亮灯管后瞬间熄灭

点击数:7894 次   录入时间:03-04 11:42:55   整理:http://www.55dianzi.com   无光-亮度-光栅异常

  该故障显然属于背光灯保护故障。该机有两种保护电路:一是过压保护OVP,二是过载保护OLP。在实际检修中,故障大都是过载保护OLP启控所致。

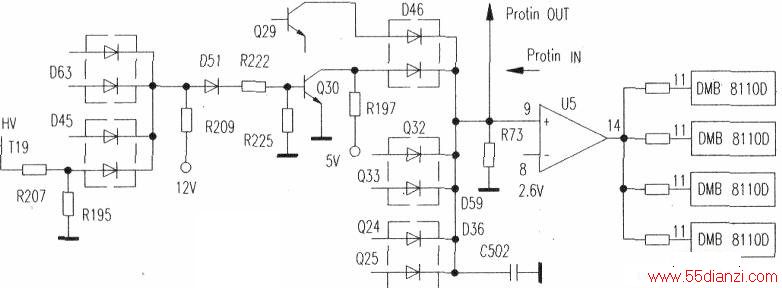

  下图是电路的过载保护电路。正常工作时.D45负极电压为1.56V,Q30饱和导通,其c极电压是30mV,D46截止.U5的反相输入端⑧脚的偏置电压是2.6V,所以U5⑧脚输出低电平约36mV时,控制芯片U1(DMB8110D)的⑨脚也是低电平,过载保护不起作用。

  当T19过载时,D45负极电压下降,Q30截止,其c极电压为5V,D46导通.U5的同相输入端⑨脚得到5V高电平,比较器翻转,14脚输出高电平,U1的11脚得到高电平,过载保护启动,灯管熄灭。

  检修时,可将U5(LM339)的14脚或⑨脚用导线对地短路,即人为取消过载保护,此时灯管不再熄灭,但亮度会有所降低。这样做之后,让背光板工作10分钟左右,用手逐个去摸变压器的温度,发现左起第三个变压器很烫,估计是该变压器匝间短路,更换后,故障排除
