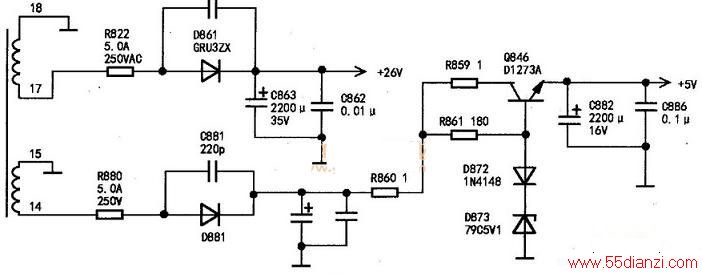

此机通电开机,试机5分钟左右后故障出现自动关机,怀疑U9(TB1307FG)不良或由外围元件故障引起。检查TB1307FG⑦~20脚与行有关脚外接的元件,未发现有损坏的;代换TB1307FG,故障依然。仔细检查电源溉各路输出电压,发现去数字板的+5VD电压偏低(3.6V左右),其他电压正常。沿路检查Q846(D1273A)正常,最后查到R860虚焊,将其补焊后试机,一切正常。部分电路如下图所示。
