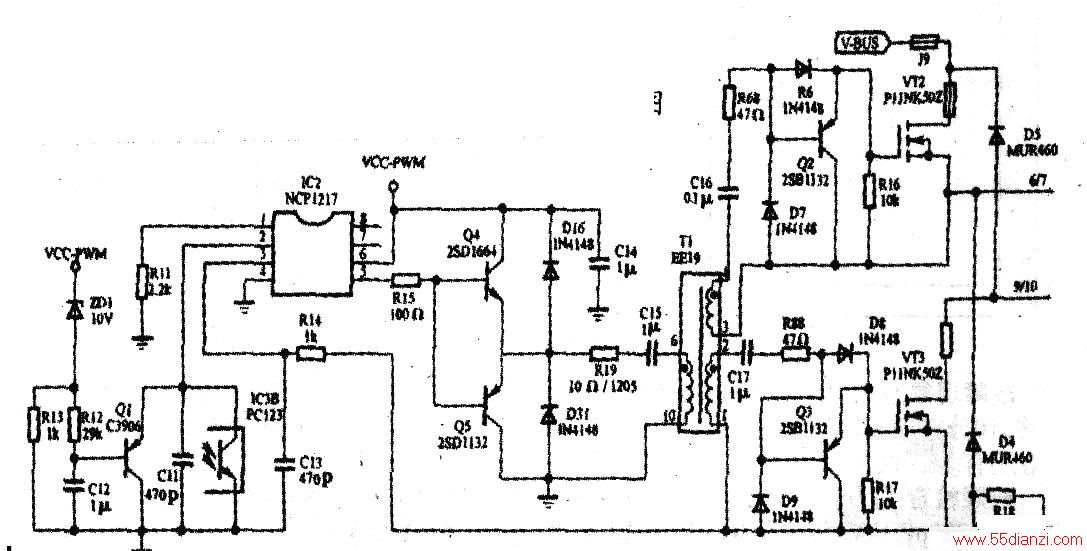

开机检测此机的5V正常，12V和24V空载正常，带负载后，12V在11V左右抖动,24V在21V左右抖动。因为带负载后，输出电压抖动，所以首先测试PFC电路输出的400V电压正常，因此可以排除PFC电路的问题。将问题锁定在PWM电路。首先测24V和12V的稳压取样电路的2.4V基准电压，也在抖动，断电测稳压取样电路的元器件，没有发现明显的异常；再测IC2的各个引脚电压，也没有发现明显差异；最后将检测重点放在IC2的软启动电路上，测试ZD1、R12、R13、C11正常，但发现Q1的电压不稳偏低，处于极间半短路状态，同时发现C12老化干涸失效。更换Q1、C12后故障排除。相关电路图见下图所示。
