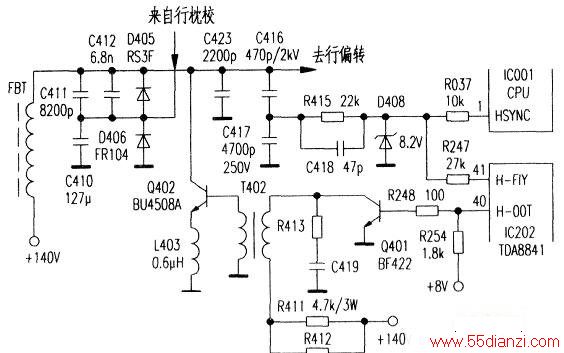

根据彩电原理可知，出现竖条干扰，应该是行扫描部分工作异常所致。根据“无字符”现象分析，CPU (ICO01)字符工作条件是23、24脚字符振荡器外接LC元件完好，①、②脚有行、场同步脉冲输入。本例故障现象为行扫描异常，可初步判定故障点在行扫描输出级。CPU①脚（行同步脉冲检测）的行同步脉冲取自行输出管Q402 c极、 C416(470P/2kV)、C417 (4700pF/250V)组成的分压电路（见下图），这两只电容中如果有一只出现问题都将引起①脚的行脉冲丢失，从而造成无字符显示，同时也将造成行扫描输出级工作异常。CPU①脚正常电压为0.5V左右，实测仅0.1V。查C417严重漏电，换新后故障排除。C416、C416开路也将造成无字符显示，但图像正常。另外，稳压二极管D408(8.2V)也容易损坏，如果击穿短路，其故障现象与本例相同。
