此机通电开机后满屏出现竖条，竖条上还带有一些像彩虹一样的颜色。维修应本着从简到难入手，首先怀疑是软件，重抄后故障依旧。于是重点排查数字板的图像处理单元电路。
首先检查是否主芯片U9有问题或是U9的供电不正常而引发此故障，首先测U9的供电，当测到U7（3.3V稳压IC)时发现电压偏低只有1.7V，故障锁定在3.3V供电电路。

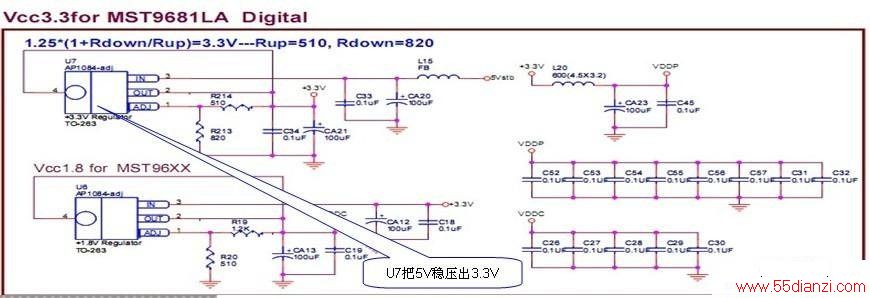

该3.3V电路是由U7把5V稳压为3.3V后供给主U9各工作脚，测其3脚5V输入正常而输出电压只有1.7V，断开2脚后面的负载后，还是如此，于是判断U7不良引发此故障，将其更换后故障排除。
