TCL王牌HD29181彩电，雷击，5Q1265、431模块已经炸飞，换新后开机，空载145V正常，行部分工作，电压降到130V左右，屏幕上下正常，左右少了1cm没显示。

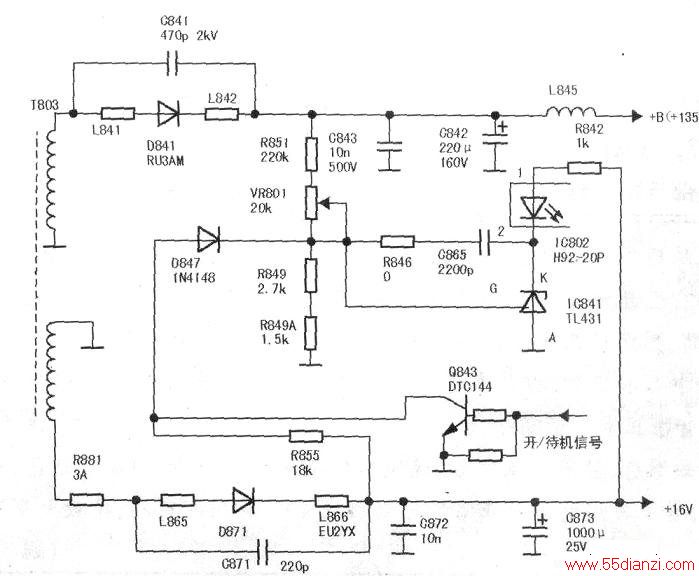

该机属于MV22机芯，从故障现象（行幅不足）分析，可能属+B电压偏低所致。该机芯+B电压正常值为135V(不是145V)，带负载时为130V显然偏低。可先断开行供电回路电感线圈L845(见下图)，在+B电压滤波电容C842两端并联一只60W灯泡作假负载，再在灯泡两端并联一只直流电压表试机，调整+B电压调节电阻VR801，使电压表读数为135V即可。接下来，可拿掉假负载，接通L845试机，如果行幅仍不足，可进入总线调试模式，将行幅(H.SIZE)数据适当调大。作为应急，也可将行逆程电容C405(560pF/2kV)数值适当增加(比如调整为820pF/2kV)即可。如果上述调整VR801时，+B电压始终不能升至135V．则表明电源稳压环路还有故障。则应对光耦器(IC802)、取样电阻R851、R849、R849A（含VR801）作认真检查，特别是光耦器一定要作替换法检查，这样故障应可排除。
