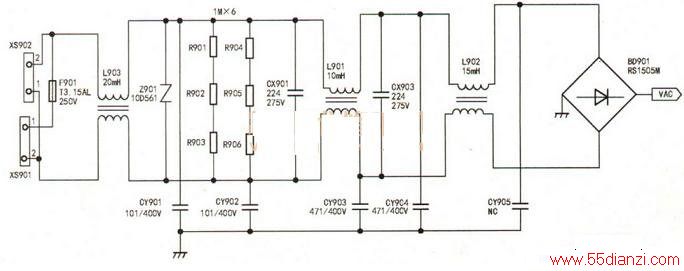

该机采用34006820电源板，目测保险管F901爆裂烧断发黑，说明电源电路或负载存在严重短路故障。测桥式整流组件BD901电阻无明显短路现象，其文流输入两脚电阻值也正常．分析是市电输入抗干扰滤波电路有关电容、电感因过流烧断。用放大镜观测CX901、CX903、CY901-CY905未见异常，但发现电感L901上面漆包线变成灰黑色，用万用表测其阻值发现有一组烧断。由于一时无此电感（双烧组10mH ），用导线将烧断绕组短接应急处理，同时更换F901（T3.15AL/250V）后试机，图声正常，故降排除。相关电路见下图。
注：压敏电阻Z901（10D561）是错相（如误将交流380V输入）、超压（一般为270V-310V）及电网脉冲高压（如雷电产生的脉冲高压）保护元件。当市电输入超压时，Z901会快速击穿，使保险P901熔断，起市电输入防护作用，保护电源板及主板不受损坏。电网正常后，只常更换Z901、F901即可。
