长虹FS25800超级彩电开机三无，经查开关电源不能正常输出负载电压，3 .15A保险烧毁，过载保护电阻阻值正常，断电测主滤波电容两端正反向电阻正常，上电后测厚膜CQ1265RT的①脚电压为320V，③脚为VCC端，正常电压应在15V左右，但结果为1.8V，显然为厚膜不能启动所致，开关电源自然无输出。查VD821正反向电阻正常，R821阻值为120kQ，正常；脱开稳压二极管VD810负极，电压不能恢复，由此判断CQ1265RT内部损坏，换新后开机，电源启动正常，面板指示灯闪烁，荧光屏高压静电建立，但一声巨响后一片宁静，电源再次停止工作，详细观察，新换CQ1265RT③脚电压照旧，高压包BSC6826靠近硅堆处有一道裂纹，故障真凶真相大白。
幸好手头有此高压包，随即更换，但因CQ1265RT已经用完，决定用华美三端模块代换。拆掉CQ1265RT，模块红线接到原厚膜块①脚，黑线接到原厚膜块②脚，绿线暂时不接。装好模块后开机速测+B为86V，调节电位器使输出为120V后按面板P+键，机器已经启动，光栅呈现，再次调节为140V时光栅满屏，输入视频信号，图声均佳，试验半小时恢复所有连线后装机，再次上电，按P+键开机，面板指示灯一直闪烁，不见光栅，几秒钟后指示灯常亮，整机三无。
再次上电后测+B依然为140V，行激励管集电极为16V，伴音功放供电电压22V正常。手动按键开机指示灯闪烁，行激励管c极电压下降为9.6V，+B电压在118 V～138V之间波动，与此同肘，行激励管基极电压在0V～2.2V之间波动，随后为0，指示灯常亮，速测激励电压为16V，说明行启动失效。将模块电位器反调，使输出电压为120V，再次开机，启动正常，但光栅不满。再次提高+B电压，故障重现。

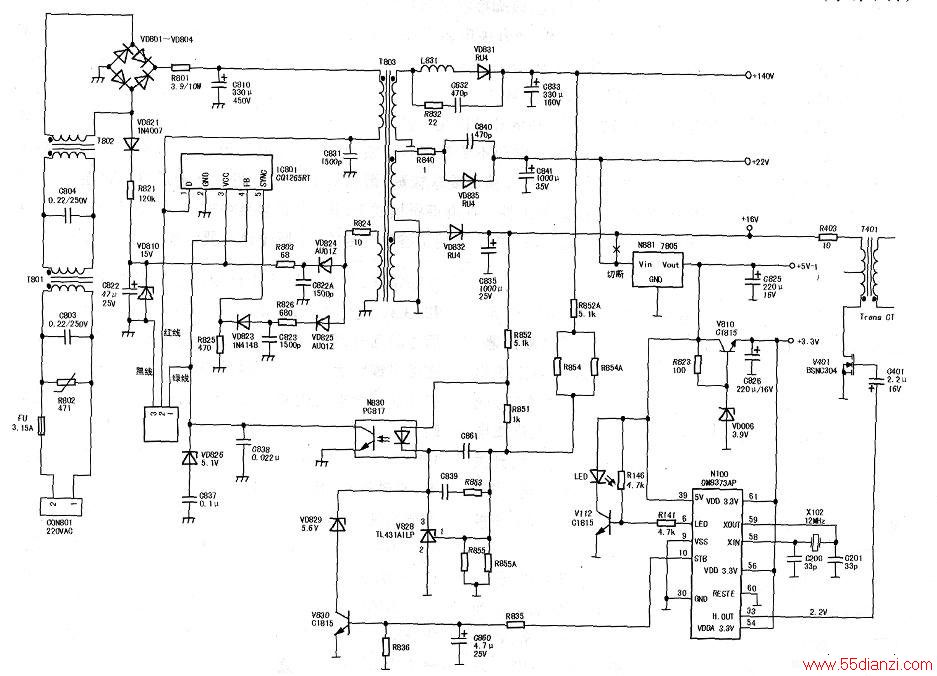

为了弄清故障原因，将有关电路绘出，如下图所示。
本电源为二次启动机型，V828为三端精密集成稳压器，通过R852、R854、R854A、R855、R855A取样稳定输出电压。另外OM8373AP的⑩脚为开／关机控制端(STB)．⑩脚为高电位时．V830饱和导通，将光耦脚电位下拉，导通增强，导致C01265的④脚电位下降，开关电源输出70%电压，但足以保证CPU的+5V供电。当⑩脚为低电位时，V830退出饱和进入截止，对光耦失去控制，电源正常输出。
根据电路原理，将模块绿线接到原厚膜④脚，开机后测输出电压，其中+B为108V，16V行激励电压为8.7V，伴音功放电压为12V，N881输出+5V正常，V810射极输出+3.3V正常。手按P+键开机，指示灯闪烁几次立即常亮，闪烁时间比不接绿线时短了许多，速测+5V和+3.3V变化情况，发现+3.3V在开机瞬间下降为2.2V后立即回升，指示灯闪烁情况与其一致。仔细分析，莫非在接了绿线后16V电压跌落为8.7V，导致3.3V经二次稳压后带负载能力差所致，遂将16V到7805供电线切断（图中×处），将7805的①脚接到伴音功放(现为12V)输出端，确保CPU供电质量。经过嫁接，再次上电，手动开机，指示灯闪烁不停，8秒后高压静电建立，光栅呈现，速测+B为142V，伴音功放电压22V，行激励电压16V，行管集电极电压13.7V，关机后再次上电开机，一切正常。
