创维32E55HE液晶彩电雷机三无，电源灯亮

创维32E55HE液晶彩电雷机三无，电源灯亮

点击数：7775 次录入时间：03-04 11:52:37 整理：http://www.55dianzi.com 三无故障

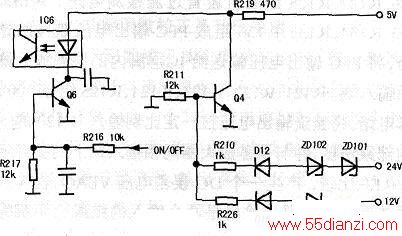

　　测此机的副电源5V电压正常，主板有POWER ON/OFF信号输出但主电源不工作。测主电源24V电压输出与地短路，查24V三脚整流管击穿损坏，换新后仍不开机。该机开机和保护电路简图如下图所示，测开机光耦IC6初级发光管已短路，Q4、Q6击穿，换新后顺利开机。

开机和保护电路
