三星LA32S81B液晶彩电，开机三无，但电源指示灯亮，遥控开机时指示灯闪烁，但不能开机，无图、无声、无光。拆开电视机，测量电源板有5.2V待机电压输出，但无＋12V和＋24V电压输出，测量电源板连接器的开／关机控制引脚有高、低电压变化，估计是电源板主电源发生故障。

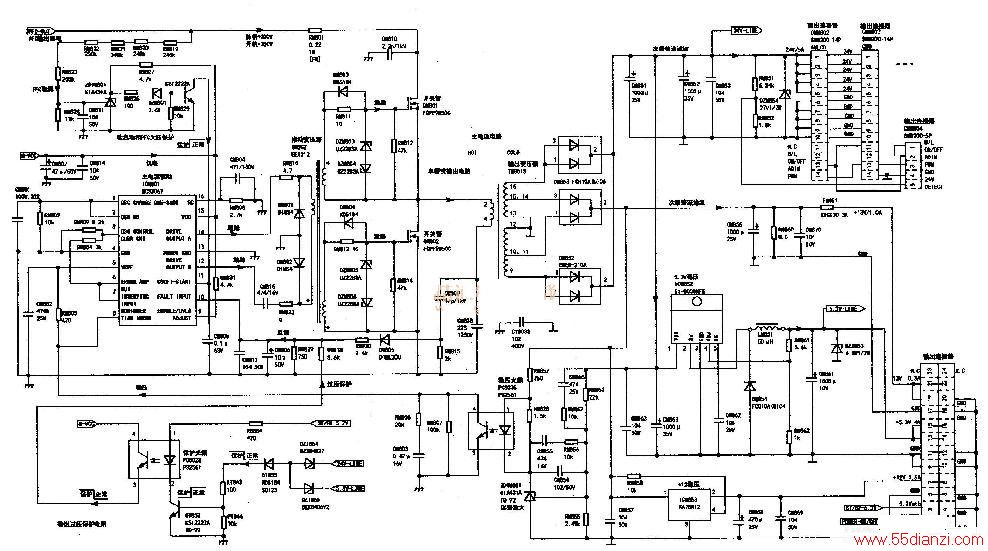

该彩电开关电源板采用的是型号为BN44-00155A电源板，该电源板开关电源工作原理见下图所示。
检测维修过程：将电源板拆下单独维修，在路测量电源板开关管、厚膜电路、大滤波电容无严重短路现象，决定通电测试，开关电源各路输出电压是否正常。
首先在输出连接插座CNM802的24V输出端和地线之间接入24V摩托车灯泡做假负载。在CNM801的12V输出端和地线之间接入12V/0.5A以下小灯泡做假负载，同时将电压表并联在24V灯泡的两端。监视开关电源输出电压；在CNM801的①脚开埃机控制端和③脚5.2V输出端接几百欧电阻。为①脚提供开机高电平。上述连接无误后．再用带插头的电源线在连接器CN801接入AC220V供电，电源插头连接到带开关的排插上，按下排插上的电源开关为电源板通电，观察12V和24V灯泡是否点亮和电压表显示的输出电压是否正常。
注意：为了防止电源板有严重故障造成故障范围扩大，通电时快速按电源开关，通电瞬间观察电源板若发生打火、冒烟的现象，马上松开开关，即可快速切断电源板的供电。
本电源板在通电后，12V和24V灯泡均不亮，电压表显示输出电压为0V，但测CNMI1的③脚输出的5.2V电压正常，开／关机控制端①脚与③脚5.2V输出端跨接电阻的电压为高电平2V左右。判断主电源未启动或未工作。
参照下图，测大滤波电容CP803两端电压为正常值380V，由此判断开戌机控制电路正常，PFC功率因数校正电路也正常启动工作。进一步测量主电源开关管QM801的D极电压为OV、看来故障在CP803的正极与QM801的D极之间。查看图5电路图，发现二者之间的限流电阻RM801烧断。
检查RM801烧断的原因，测皿开关管QM801、QM802各个电极之间的电阻，无击穿短路现象，检查RM801的其他负载器件，发现退耦电容C810两引脚之间的硅胶颇色变深，怀疑硅胶老化漏电，将硅胶清除后，更换RM801后通电试机，故障排除。
