TCL王牌L32P21BD(MS81L机芯)液晶彩电三无灯不亮

TCL王牌L32P21BD(MS81L机芯)液晶彩电三无灯不亮

点击数:7724 次   录入时间:03-04 11:53:39   整理:http://www.55dianzi.com   三无故障

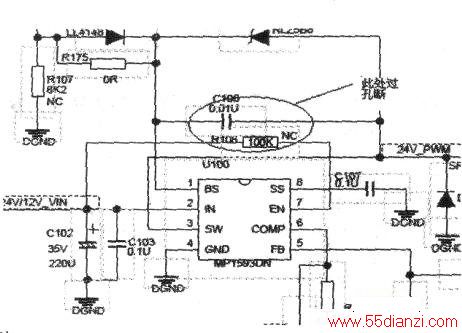

  开盖检查.主板已发出开机信号,电源板输出3.3V和24V正常,但是背光不亮,无指示灯信号,屏供电也没有。接下来检查主板各路供电,发现没有5V,查看图纸,5V是由24V经U100(MP1593)转变而来。在路测量MP1593各脚阻值,没有发现明显短路现象。因此机是售前机,估计元件损坏的可能性不大,怀疑是不是有过孔不良现象。结合图纸,看MP1593的外围元件,发现只有第①脚与其外接的电容C106是通过过孔连接的(见下图),进一步测量他们之间的连接情况,发现果真是过孔不通,飞线连接后再开机,机器指示灯亮进入待机状态,二次开机后机器正常,故障排除。
