防盗报警用便携式遥控器装上新电池用不了几天没电

　　这种遥控器正常使用时，其电池至少能用一年，这些电池如此短命，还得从它的原理说起。

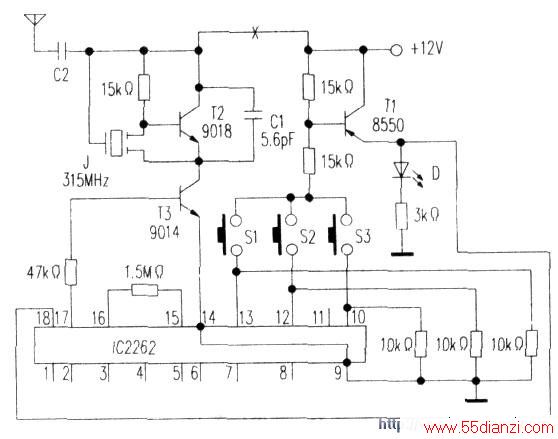

　　遥控器的电原理图如附图所示。这是一种广泛应用在多种防盗报警器上的便携式遥控器通用电路。使用单节12V电池。S1、S2、S3分别是开机、关机和紧急呼叫按钮IC为2262，它具有8位三态地址码和4位数据的18脚集成块。

　　T2、T3及外围电路构成315MHz的高频调制发射电路。T1为电源控制三极管。另外，与2262配对的接收IC是2272C—L4，带L4的接收IC与不带L4的不同点在于，带L4的接收IC解码输出的数据端可以存锁、配以外围电路。构成主机的开关及紧急呼叫控制。

　　从原理图可见，这种遥控器基本上为待机零电流电路（在按钮未按下时，待机电流儿乎为O）。S1-S3任一个按钮按下，电源经两个15kΩ电阻和闭合按钮及10kΩ电阻到地，使T1三极管导通。发光二极管D亮，IC及发射电路得电。发出遥控信号控制主机工作。上述的电池用不长久故障，说明有漏电现象。从原理图可见，T1回路没有可能，因如其漏电发光二极管应亮。故问题只能出在发射部分。显然T3的赚疑最大。更换一只三极管后，故障排除，说明是T3发射极和集电极漏电，使高频发射部分一直工作，其结果是电池的寿命大大缩短。

　　其实这种故障是可以根除的。由图可见，电源指示及IC的供电电源都经T1控制，而高频发射部分的电源是直接接在+12V电源上的。如果把电路从“X”处断开，其左部供电也改接在T1的发射极或IC的（18）脚，则整个电路的电源都受T1控制。即使T3漏电，对电池的寿命也影响不大，同时也不影响遥控器的正常工作。笔者作了上述改进试验后，证明是正确的。
