RX3310接收电路

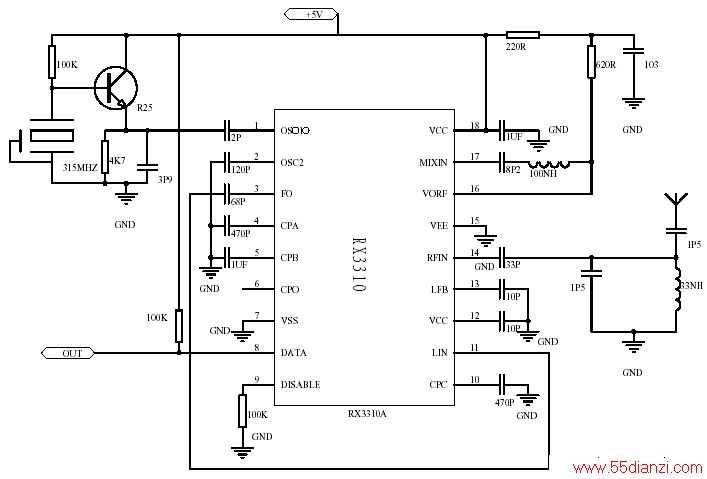

             (图1）

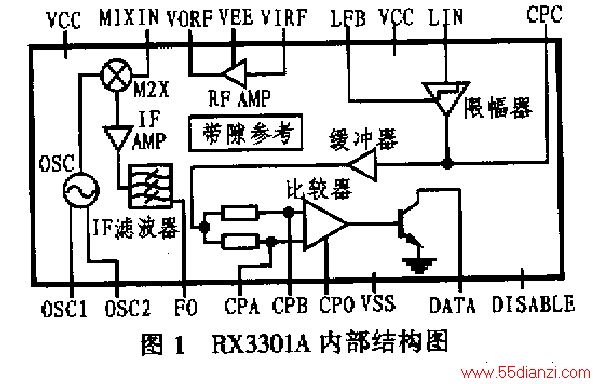

       （图2）

特点及应用：

    RX3310A是一个可工作在甚高频的无线接收芯片，它在内部集成了高频放大电路(RF AMP)混频电路(MIXER)、中放电路(IF AMP)、中频滤波器(IF FILTER)、限幅器(LIMITER)以及由比较器构成的(ASK)解调电路等。图2是它的内部结构，利用RX3310可以和简单的发射电路和编解码电路相配合来实现无线门铃、无线玩具的无线遥控和数据传输等功能。其主要特点:  工作频率为250MHz-450MHZ,  具有-106dB的高灵敏度； 低功耗，正常平均工作电流为2.6mA;  集成度高，外围元件少；  采用18脚SOP封装和20脚SSOP封装，体积小。

    利用RX3310和很少的元件，可以构成比较可靠的无线接收电路，这里以315MHZ为例简单说明一下，电路如图1所示，这里，本振信号是用声表谐振器作为稳频器件，它的特点是频率很稳定，它的频率稳定度是10的负6次方，本振信号F1从RX3310A的1脚输入到内部混频器，和17脚的经过放大后的无线信号F2进行混频，混频后输出两个频率（F1+F2）（F1-F2），这2个频率因为差别比较大，所以很容易被RX3310里面的低通滤波器分离开来，这里被取出的有用信号是（F1-F2）的中频信号，该信号从FO脚输出后，从LIN脚输入到内部的限幅放大器LIMITER。限幅放大器一方面可以对中频信号进行放大，同时也可以消除一些干扰信号。限幅放大器输出的是载波频率为（F1-F2）的ASK信号，该信号被直接输入到ASK解调电路。ASK解调器是由一个比较器构成的。比较器的正向输入端CPA和反向输入端CPB分别外接电容，由于CPA和CPB的容量差比较大，所以比较器的反向端电压就是ASK信号的平均值，而正向端电压将随着ASK信号的幅度变化而变化。因此，当ASK信号幅度较小时，正向端电压小于平均电压，比较器输出低电压；而当ASK信号幅度较大时，正向端电压大于平均电压，比较器输出高电压，从而实现ASK解调而在输出端输出数据信号。
