时下在城市家庭手机已很普遍，几乎每人一部，而且新机型日新月异，手机更新换代比较快，家庭淘汰下来的旧手机弃之可惜。能否利用旧手机改造成可用的其它家庭用具呢?答案是肯定的。目前联通和移动通信公司都推出了大众经济卡，这种卡对被叫手机而言，接听所有来电均不收费且座机费也很优惠。我们就利用此卡做上述装置的传媒介质，来完成制作。笔者家中有两部淘汰下来的爱立信GH398和波导RC928手机，分别改制了上述两个装置，经使用效果良好，现介绍如下：
盗报警器

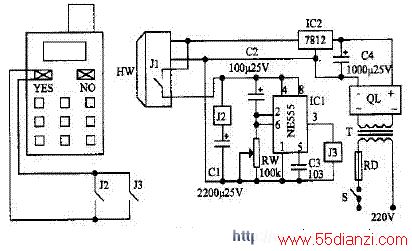

电路见图。该电路由红外探测器HW、手机号码确认电路(J2、C1)及拨号电路(NE555、J3等)组成。事先把自己随身携带的手机号码存入到被改造的手机中。家中无人时，闭合电路的电源开关S，12V直流电源加到红外探测器上，探测器得电工作，进入守候状态。当家中有坏人进入时，红外线探测器启动，内部的继电器常开接点J1闭合，接通本电路的工作电源，继电器J2瞬时闭合，接通手机上的YES键(确认和拨号键)。在电容C1的作用下，约1秒钟J2又断开，相当于人手按一下该键，确认所存号码。而后随着电容C2的充电电压逐渐升高，IC1的2、6脚电平逐渐降低，当降低到IC1的翻转电平时，电路翻转，3脚输出高电平，继电器J3闭合，接通YES键，被改造手机拨出已存号码。这个时间约2秒(延时时间)，可通过电位器RW调整。此时在自己的手机上即显示出家中来电号码，以此号码确认有人进入家中，应立即采取防范措施。当自己的手机显示出来电号码后，按关闭键NO，并不接听，这样双方手机既起到报警作用又不收费。
对上图电路只需在手机的YES键附近钻孔，从手机电路板上引出两根线并接在本电路继电器J2、J3的常开接点上即可。手机和电路的连接最好用接插件，主要是方便安装。最后把上述电路部分放在一个合适的盒子里。电路的元器件参数在图中已标明，其中6V继电器选有两对常开接点的任何一种，12V继电器选只有一对常开接点的即可，交流接触器选电压220V、电流25A的任何一种，电源变压器选5W的，红外探测器可选广东中山达华电子厂生产的，也可以选广西桂林实达邮购部的。上述两种电路接线简单，无须调试，一装即成，有兴趣的朋友不妨一试。
