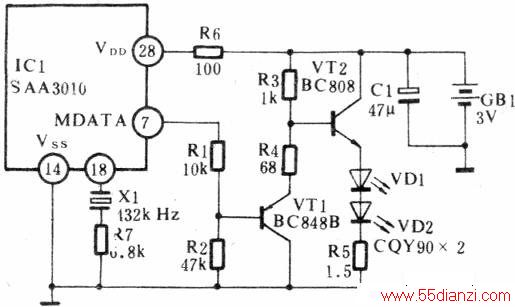

(1)该遥控器IC1使用集成电路SAA3010，该芯片为28脚DIP封装，可实现8×8个键编码，并可形成4×8个子地址系统。遥控器输出电路如下图所示。
遥控信号由lCl的7脚MDATA端输出，经三极管VT1、VT2整形放大后，驱动VD1和VD2两只红外发射管向外发射。先检查电池GB1、滤波电容Cl和限流电阻R6完好，供电电压为2.9V．在正常范围，说明供电电路无问题；(2)用万用表dB挡依次测量1C1的7脚，VT1基极，VT2基极和发射极，按键时指针均有摆动，且摆幅越往后越大，说明IC1和时钟振荡电路正常，两只驱动管及其偏置电路也无问题，可能红外发射管有故障；(3)用CQY90红外发射管代替VD1，故障依旧，代替VD2时遥控功能恢复正常，故障排除。取FVD2检查，其正、反向电阻均约18kΩ,已完全失效。
讨论(1)两只红外发射管串联的遥控器，两只发射管同时损坏的可能不大。一只发射管损坏，如果是击穿短路，对遥控功能和发射距离无太大影响。如果是开路或正向电阻增大失效，会引起发射电流减少或无电流，造成遥控信号无法向外发送；两只红外发射管并联使用的遥控器，其中一只击穿后，另一只被短路而无发射电流。如其中一只产生开路性故障，对遥控器几乎无影响；(2)从频谱上分析，红光和红外光的频谱是相邻的，波长相近，因此，若怀疑红外发射管或驱动管等有故障，可用普通的红色发光二极管代替红外发射管接入电路，若在离电视机20～30cm远，按遥控键时发光管发红光，并能正常遥控电视机，说明被替换的红外发射管失效。若控制距离在20cm以内，一般是驱动三极管β下降，性能变差或偏置元件不良，也可能是晶振受潮漏电，振荡电容不良，引起振荡频率偏移中心频率过多，而造成无法接收。如果按键时只能看见红光，而不能遥控电视，说明振荡电路和38kHz载频正常，多为集成电路键位扫描输出或键脉冲输入电路有故障，造成无编码调制脉冲，这和使用收音机只能听到发射的“哒哒”声而无节奏变化是类似的。
