宏基4740笔记本电脑(板号LA-5681P)电流触发到两百多毫安就停住了，实测无电压

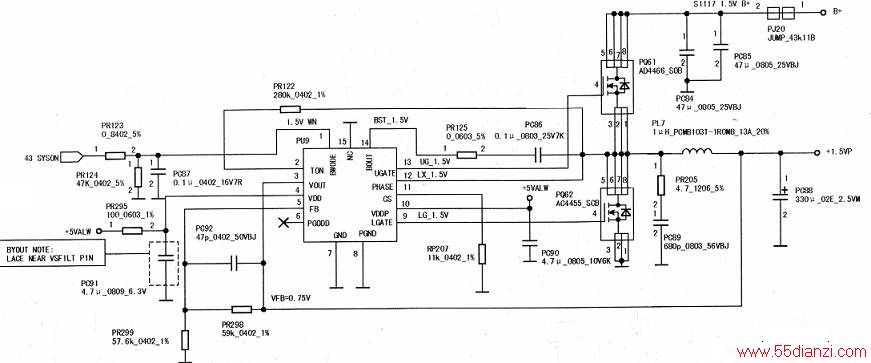

　　此电脑的待机芯片PU9的相关电路如下图所示。用示波器测触发瞬间波形峰峰值达到2.64V，因电压过高所以保护了。通常这样的波形与电容无关，有可能是馈线线路的问题（也有可能是频率设定引脚问题），把反馈线路和电阻、电容全检查了都正常。再测量芯片PU9的②脚(TON)频率设定电阻PR122阻值为无穷大，换掉该电阻后机器运行正常，故障排除。
