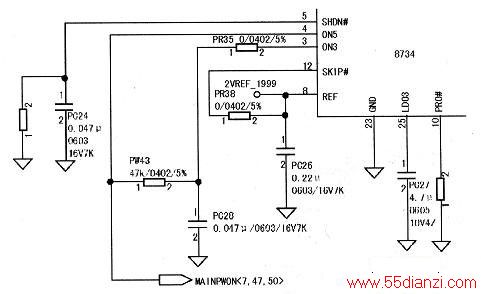

拆机检查，目测主板，已经有维修过的痕迹，应该是上次维修时留下的。首先检查各电感阻值，无明显短路，然后插入恒流电源，检测公共点，无3.5V电压，于是检查主芯片，芯片型号为8734，如下图所示，再对各信号V+、VCC、TON、LD05、LD03、2VREF进行检测，输出电压都在正常范围内，只有③脚( ON3)、⑤脚(ON5)输出电压为0.2V，不正常。这种lC使用较普遍，立刻换新后通电检测，开机电流为0.044A，但是马上又回落到0.022A，证明并非此IC的故障。

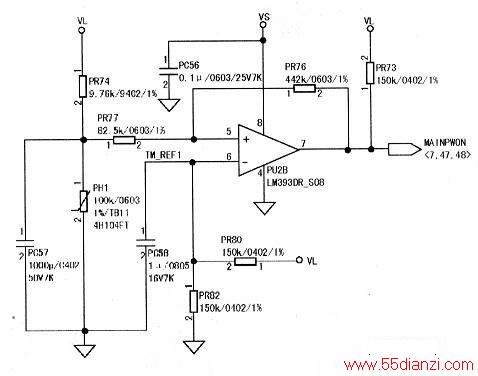

③脚(ON3)、⑤脚(ON5)是受控于MAINPWON信号，顺着如下图所示的电路检查，该信号来自PU2B(LM393DR_S08),MAINPWON 是由PU2B的⑦脚开漏输出的，经VL上拉得到。PU2B是LM393比较器，测其⑤脚输出电压为5V，⑥脚输出电压为2.5V，PU2B已经满足了开漏输出的条件，同时也排除了PH1热敏电阻损坏的猜想。为何PU2B已经满足了工作条件还是输出0.2V的电压呢？虽说比较器很少坏，但确实曾经遇到过，于是更换PU2B，但故障依旧。

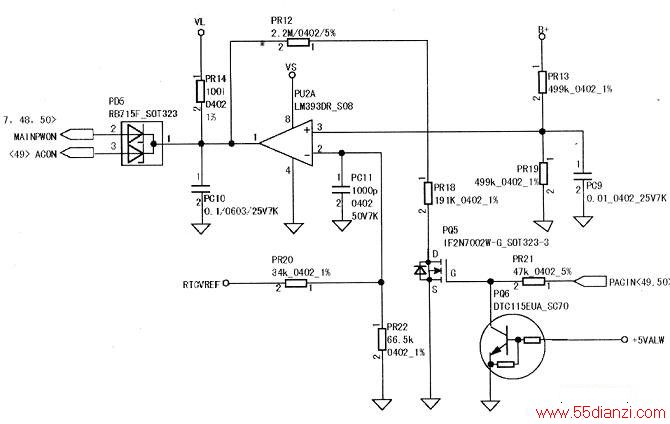

MAINPWON信号还受控于PD5，如下图所示，PD5来自PU2A的①脚，检查PU2A的①脚电压输出为0，②脚输出电压为3.1V，③脚输出电压只有2.8V，于是可以判断其外围元件有故障，锁定PR13、PR19、PR18。t经查，PC9、PR18、PR19的输出电压基本正常，因此确定为PR13损坏，将其换新后，PU2A的①脚输出高电平5V，待机电源恢复到0.073A，触发正常，正常跳变后升到2.1A左右，显示屏亮机，装上烤机，故障排除。
